Vytvoření souborů ze šablon

Vytvoření souboru pomocí standardní šablony

Ke každému typu souboru existuje standardní šablona: Součást, Sestava, Výkres a Prezentace. (V aplikaci Inventor LT jsou k dispozici pouze typy souborů součásti a výkresu.) Když vytvoříte soubor, výchozí šablonou bude standardní šablona.

1. Klikněte na nabídku Soubor Nový.
2. Chcete-li otevřít dialog Vytvořit nový soubor, vyberte typ souboru k otevření, nebo klikněte na možnost Nový.

Poznámka: Standardní šablona (například standard.ipt se musí nacházet v adresáři šablon. Pokud byla přejmenována nebo přesunuta, kliknutím na možnost Nový otevřete dialog Vytvořit nový soubor a najděte správnou šablonu.

Vytvoření souboru pomocí uživatelské šablony

Můžete vytvořit šablony s různými měrnými jednotkami, výkresovými normami, vlastnostmi souborů nebo jinými předvolbami a použít je k vytvoření nových souborů.

1. Klikněte na nabídku Soubor Nový .
2. V dialogu Vytvořit nový soubor vyberte šablonu.

Tip: Pomocí aplikace Inventor můžete vytvořit soubor šablony s předdefinovanými výrazy iVlastností a sjednotit tak kusovníky nebo jinou dokumentaci.

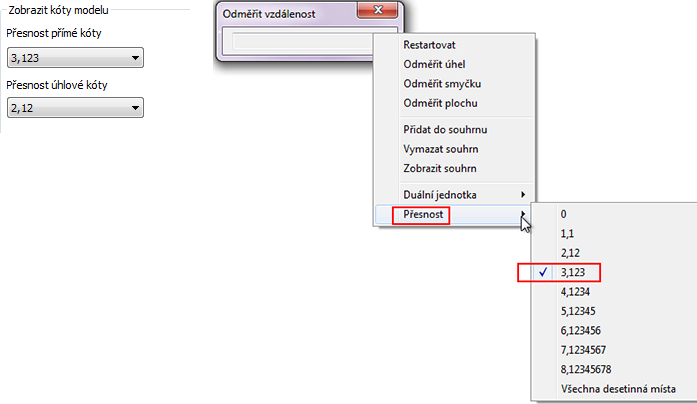

Důležité: Když vytvoříte nový soubor šablony v nové verzi aplikace Inventor (například Inventor 2017 R2, R3, 2018 atd.), výchozí hodnota přesnosti měření musí být nastavena v obou následujících umístěních: Nastavení dokumentu karta Jednotky pole Zobrazit kóty modelu a v dialogu Odměřit Přesnost.
