Změna průměru podpůrné tyče závěsu

Průměr podpůrné tyče závěsu můžete změnit pomocí rozevíracího ovládacího prvku na kreslicí ploše.

Poznámka: Tato funkční vlastnost je k dispozici pouze studentům a předplatitelům produktů od společnosti Autodesk.

Možná bude při zvýšení zatížení na držáku nutné změnit průměr podpůrné tyče závěsu (držáku).

Změna může být nutná při roztahování držáku k překlenutí více potrubí nebo když potřebujete potlačit některé typy, například visutý držák, který se používá k potlačení potrubí pod držáky.

Pokud je podpůrná tyč závěsu určena v pomocné sadě (například sada 1/2" tyčí držáků), lze v aplikaci Revit vybrat nový průměr podpůrné tyče kliknutím na danou tyč a výběrem nové pomocné sady (velikost tyče) v rozevíracím seznamu.

Pokud se pomocné sady používají k určení podpůrných tyčí mnoha různých velikostí, odhadování nákladů (dodání, plánování a podobně), jsou data podpůrných tyčí při změně průměru podpůrné tyče automaticky aktualizována. Pokud však k určení velikostí podpůrných tyčí závěsu v modelu nepoužíváte pomocnou sadu podpůrných tyčí, nejsou odhadovaná data podpory při změně průměru podpůrné tyče aktualizována.

Chcete-li změnit průměr podpůrné tyče závěsu, pokud má závěs platné pomocné sady podpůrných tyčí určené v aktuální konfiguraci, postupujte podle následujících kroků:

1. V modelu aplikace Revit vyberte podpůrnou tyč držáku, kterou chcete změnit.

   Další informace o ovládacích prvcích, které se zobrazí při výběru závěsu, naleznete v části Úprava polohy závěsů.

2. Klikněte na ovládací prvek rozevíracího seznamu podpůrných tyčí držáku.

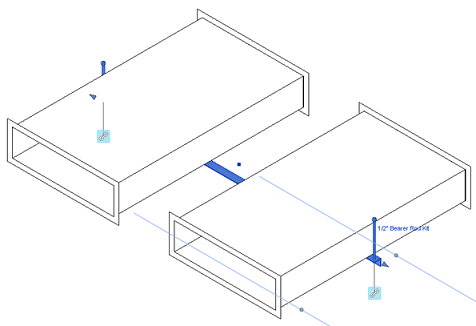

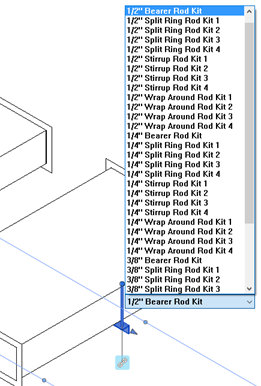

   Ve výše uvedeném příkladu je ovládací prvek podpůrné tyče držáku pojmenován jako sada 1/2" tyčí držáku. Po kliknutí na tento ovládací prvek se zobrazí rozevírací seznam jako na níže uvedeném obrázku.



   Seznam sad podpůrných tyčí zobrazených v tomto rozevíracím seznamu je definován v databázi pomocných sad pro aktuální konfiguraci. Ve výše uvedeném příkladu jsou znázorněny různé pomocné sady podpůrných tyčí, které byly vytvořeny v produktech Autodesk Fabrication a byly uloženy v konfiguraci.

3. V rozevíracím seznamu vyberte požadovanou pomocnou sadu pro průměr podpůrné tyče.

Další informace o vytváření pomocných sad pro podpůrné tyče držáků naleznete v části o pomocných sadách v nápovědě produktu Autodesk Fabrication.
