Vnitřní a vnější komponenty ohraničení místnosti je nutné správně identifikovat, aby byla vytvořena přesná analýza zátěže vytápění a chlazení. Kdykoli je to možné, je třeba umístit komponentu prostoru do dutin, šachet a průduchů. Některé oblasti jsou však příliš malé pro umístění prostoru.
Pokud k tomu dojde, můžete realizovat objem těchto malých prostorů pomocí jedné ze dvou metod:
- Vymažte parametr Ohraničení místnosti pro stěnu, která je tečná k jinému prostoru. To zahrnuje objem menší oblasti v objemu větší přilehlé oblasti
- Upravte možnost Tolerance zbytkového prostoru tak, aby považovala oblast za zbytkový prostor. Tím se automaticky zahrne objem všech oblastí v modelu, které se nacházejí v toleranci zbytkového prostoru v objemu pro přilehlou oblast.
Velikost a tvar těchto malých oblastí určuje, jak vzít v úvahu objem.
Vymazání parametru Ohraničení místnosti pro stěnu
- Vyberte stěnu mezi prostorem a malou oblastí.
- Na paletě Vlastnosti zrušte v části Vazby zaškrtnutí políčka Ohraničení místnosti.
- Klikněte na tlačítko Použít.
Stínování tečného prostoru vyplní obě oblasti a objem dutiny, šachty nebo průduchu se automaticky zahrne do tečného prostoru.
- Opakováním postupu vymažte parametr Ohraničení místnosti pro podobné oblasti v modelu.
Poznámka: Při práci s připojeným modelem je nutné vymazat parametr Ohraničení místnosti v připojeném modelu.
Považování oblasti za zbytkový prostor
- Před nastavením možnosti Tolerance zbytkového prostoru zkontrolujte popis zbytkových prostorů.
Bezpečnější než nastavení možnosti Tolerance zbytkového prostoru v celém modelu je často vymazání parametru Ohraničení místnosti pro konkrétní prostor.
- Klikněte na kartu Poznámka
panel Kóta

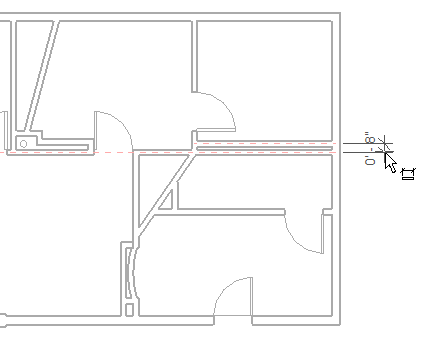

Zarovnané a určete vzdálenost mezi osami stěn ohraničujících místnost, které obklopují zbytek prostoru.
- Klikněte na kartu Analýzakarta Zprávy a výkazy
(Zátěže vytápění a chlazení).
- V dialogu Zátěže vytápění a chlazení zadejte na kartě Obecné hodnotu Tolerance zbytkového prostoru tak, aby byla stejná jako vzdálenost mezi osami stěn nebo větší.

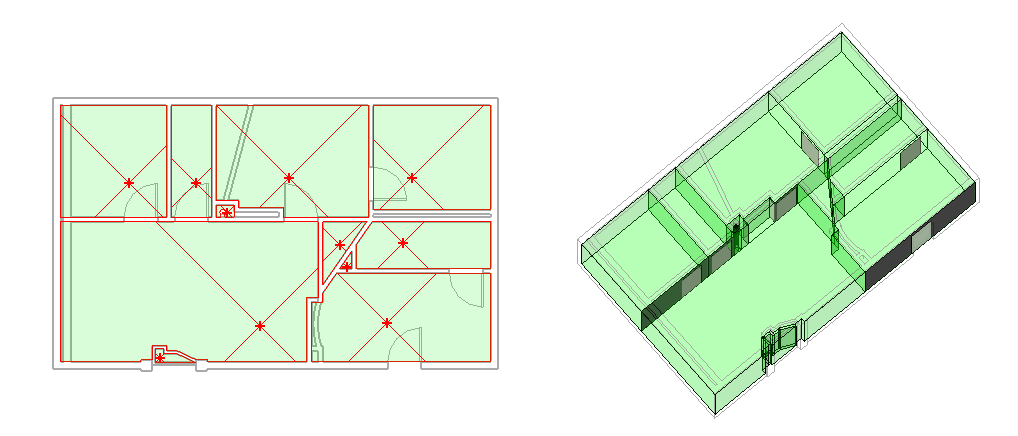

Výše uvedený obrázek znázorňuje model, který je připraven pro analýzu zatížení. Vlevo zobrazuje půdorys podlaží a vpravo analytický model vytvořený v dialogu Zátěže vytápění a chlazení. Prostory, které byly umístěny do všech symetrických a asymetrických oblastí, včetně komponenty v místě umístěné v otvoru v dolní části modelu. Prostor (úplně vlevo) není zbytkový, protože neexistuje žádný prostor vlevo od vnější stěny. Parametr Ohraničení místnosti byl vymazán pro stěnu, která odděluje tuto oblast od tečných prostorů. Parametr Ohraničení místnosti byl vymazán také pro stěny, které oddělují zakřivenou oblast a malou obdélníkovou oblast uprostřed dolní části projektu. Po vymazání parametru Ohraničení místnosti se stínování pro tyto oblasti zobrazí jako součást tečných prostorů. Zbytkové prostory se v půdorysném pohledu podlaží zobrazí jako nestínované. Zbytkové prostory se však zobrazí v analytickém modelu (v dialogu Zátěže vytápění a chlazení) a jsou vypočteny během analýzy zátěže vytápění a chlazení.
