Chcete-li umístit závěsy, vyberte službu a skupinu.
Videofilm: Práce se závěsy v modelu výroby v aplikaci Revit
Pomocí palety Díly TZB výroby vyberte službu a skupinu a vyberte závěs, který chcete umístit na kreslicí plochu. Pokud na paletě nejsou žádné díly uvedeny, otevřete kliknutím na tlačítko Nastavení dialog Nastavení výroby a načtěte obsah na paletu Díly TZB výroby.
Závěsy můžete umístit na přímé horizontální segmenty výroby nebo na přímé části prodloužení tvarovek. Závěsy můžete umístit také na nakloněného hostitele.
Závěsy mohou být umístěny do volného prostoru a není nutné je připojit k dílu výroby. Upravte délku tyče a připojte držák závěsu ke konstrukci jiného držáku závěsu.
- Zobrazte paletu Díly TZB výroby.

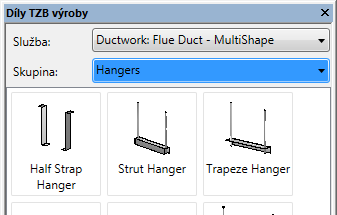

- Na paletě Díly TZB výroby vyberte v rozevíracím seznamu Skupina typ závěsu.
- Klikněte na závěs.
Tip: Stisknutím mezerníku můžete závěs před umístěním převrátit na druhou stranu příslušného hostitele.
- Na kreslicí ploše umístěte kurzor na hranu nebo osu segmentu a kliknutím závěs umístěte.
Ve výchozím nastavení jsou závěsy připojeny k nejbližšímu prvku konstrukce. Mezi kategorie skladby patří podlaha, střecha, rámové konstrukce (například nosník nebo příhradový nosník), schodiště a desky. Pokud není k dispozici žádná skladba, v aplikaci Revit se použije výchozí délka tyče dle nastavení v definici souboru ITM.
- Pokračujte ve výběru a umísťování závěsů z palety Díly TZB výroby.
- potrubí,
- Trubka
- kabelové lávky a elektroinstalační trubky,
- elektrická zařízení,
- závěs.
Klikněte na kartu Systémy
panel Výroba
(Díl výroby). Můžete také kliknout na kartu Pohledpanel Okna
rozevírací seznam Uživatelské rozhraníDíly TZB výroby.
panel Zkontrolovat systémy
(Zobrazit odpojení) a vyberte jednu nebo více následujících položek:
