Vytvoření zábradlí načrtnutím

Vytvořte zábradlí načrtnutím trajektorie zábradlí a vyberte prvek, který bude hostitelem zábradlí, například podlahu nebo střechu.

Videofilm: Náčrt hostovaných zábradlí

1. Klikněte na kartu Architekturapanel Komunikacerozevírací seznam Zábradlí (Načrtnout trajektorii).
2. Pokud nejste v pohledu, ve kterém můžete načrtnout zábradlí, budete vyzváni k výběru pohledu. Vyberte některý pohled ze seznamu a klikněte na tlačítko Otevřít pohled.
3. Chcete-li nastavit hostitele zábradlí, klikněte na kartu Upravit | Vytvořit trajektorii zábradlípanel Nástroje (Výběr nového hostitele) a umístěte kurzor myši poblíž hostitele (například poblíž podlahy, střechy, horní plochy stěny nebo poblíž schodiště).

   Při pohybování ukazatelem myši se zvýrazňují příslušní hostitelé.

   Poznámka: Chcete-li vybrat podlaží, stačí kliknout na kreslicí plochu a začít kreslit zábradlí.
4. Kliknutím vyberte hostitele.
5. Nebo na panelu Možnosti vyberte možnost Náhled, chcete-li zobrazit geometrii systému zábradlí podél trajektorie v průběhu tvorby náčrtu.
6. Načrtněte zábradlí.

   Jestliže přidáváte zábradlí na rameno schodiště, musí být načrtnuto podél vnitřní čáry schodnice schodiště, aby bylo umístěno a skloněno správně.

   Podobně platí, že pokud přidáváte zábradlí na horní povrch podlaží, desky, hrany desky, stěny nebo střechy, načrtněte čáru uvnitř hranice hostitelského prvku.


   Poznámka: Zábradlí a sloupky se upraví pro nakloněné a nepravidelně tvarované povrchy hostitelů.
7. Na paletě Vlastnosti upravte podle potřeby vlastnosti instance nebo kliknutím na možnost Upravit typ upravte vlastnosti typu.
8. Klikněte na tlačítko (Dokončit režim úprav).

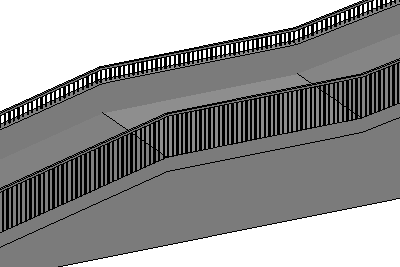

9. Přejděte do 3D pohledu a prohlédněte si zábradlí.
