Můžete použít přesné přepsání výchozího chování vazby hostitele na vybraném prvku výztuže.
Videofilm: Umísťování výztuže s upravenými vazbami
- Vyberte prvek výztuže v modelu.
- Klikněte na kartu Upravit | Konstrukční výztuž
panel Hostitel
(Upravit vazby). Otevře se editor vazeb výztuží.

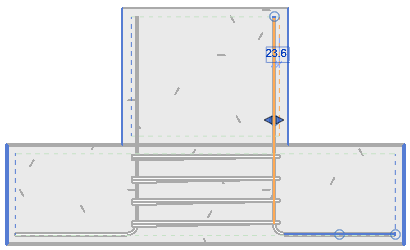

Vybere se segment instance výztuže a zvýrazní se oranžovou barvou. Referenční čára, na které je segment výztuže zavazben, se také zvýrazní oranžovou barvou. V tomto případě jde o referenci krytí hostitele.

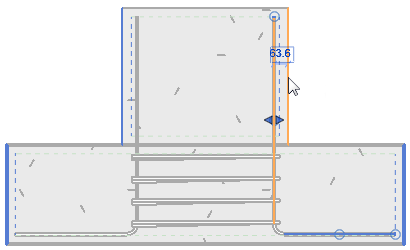

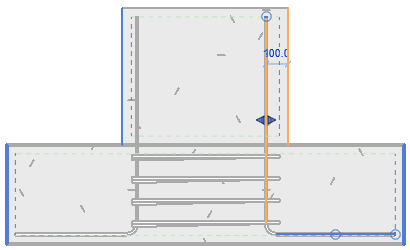

Čáry zvýrazněné modrou barvou jsou potenciální reference vazeb pro segment výztuže. Kliknutím na modrou referenční čáru přiřadíte novou referenci vazby. Kóta se změní odpovídajícím způsobem. Kliknutím na kótu zadejte konkrétní vzdálenost a stisknutím klávesy Enter ji použijte.

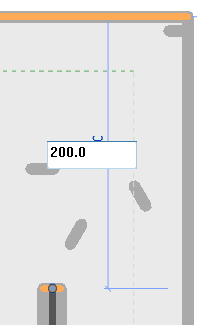

V případě potřeby vyberte jiný segment, případně konec tyče pro určení nové reference nebo vzdálenost pro vazbu. Následující obrázek zobrazuje úpravu kóty vazby konce tyče do vzdálenosti 200 mm od povrchu hostitele.
-
Klikněte na kartu Upravit | Konstrukční výztuž
panel Vícenásobné
(Dokončit), čímž použijete změny vazby a ukončíte editor.
