Umístění závitové spojky výztuže

Spojte překryté nebo přilehlé instance výztuží se závitovou spojkou.

Videofilm: Umísťování spojek výztuží

1. Klikněte na kartu Skladba panel Výztuž (Závitová spojka výztuže).
2. Umístění závitové spojky určete kliknutím na následující možnosti:
   • Karta Upravit | Vložit závitovou spojku výztuže panel Možnosti umístění (Umístit na konec tyče)
   • Karta Upravit | Vložit závitovou spojku výztuže panel Možnosti umístění (Umístit mezi dvě tyče)
3. V seznamu Výběr typu v horní části palety Vlastnosti vyberte požadovaný typ závitové spojky výztuže. Aby bylo možné vytvořit přípoj, musí velikost závitové spojky odpovídat velikosti výztuže.
4. Umístěte závitovou spojku na výztuž.
   • Pokud chcete závitovou spojku umístit na konec tyče, vyberte požadovaný konec výztuže.
   • Pokud chcete závitovou spojku umístit mezi dvě tyče, vyberte dvě platné instance výztuží. Druhá vybraná tyč bude podle požadavků závitové spojky přemístěna a zkrácena.

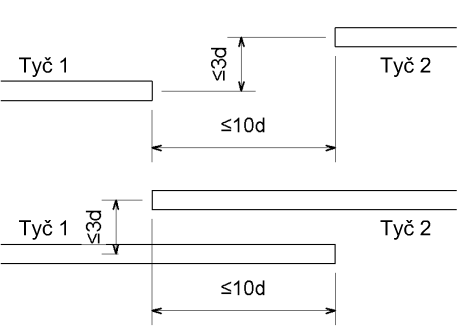

     Chcete-li spojit dvě instance výztuží závitovou spojkou, nesmí být vzdálenost připojovaných konců větší než deset průměrů tyčí. Vzájemné odsazení tyčí nesmí překračovat vzdálenost tří průměrů tyčí.



     Tolerance umístění závitové spojky
