Dienstprogramm Polygonzähler

Zeigt die Anzahl der Flächen in der aktuellen Szene und die Anzahl der Flächen in der aktuellen Auswahl. Sie können für beide Werte einen Höchstwert festlegen.

Dienstprogrammgruppe > Rollout Dienstprogramme > Schaltfläche Weitere > Dialogfeld Dienstprogramme > Polygonzähler

Wenn Sie sich wegen der kleinen Anzahl der Flächen in Ihrer Szene Gedanken machen, verwenden Sie den Polygonzähler. Wenn Sie dem oben angegebenen Pfad folgen, öffnet 3ds Max das Dialogfeld Polygonanzahl, in dem Sie die maximale Flächenanzahl für ausgewählte Objekte und für alle Objekte in der Szene festlegen können. Je näher Sie dem festgelegten Höchstwert kommen, desto mehr ändert sich die Farbe eines Balkendiagramms von Grün in Gelb und schließlich in Rot.

Tipp: Sie können auch die Anzahl der Flächen im aktiven Ansichtsfenster für ein einzelnes ausgewähltes Objekt anzeigen. Wählen Sie dazu die Ansichtsfenster: Allgemeines Beschriftungsmenü ([+])

xView

Statistiken anzeigen.

Vorgehensweise

So verwenden Sie den Polygonzähler

Klicken Sie in der Dienstprogrammgruppe Rollout Dienstprogramme auf die Schaltfläche Mehr, und wählen Sie dann Polygonzähler.
Wählen Sie, ob Dreiecke oder Polygone gezählt werden sollen.
Stellen Sie das Zahlenauswahlfeld auf Alle Objekte ein, um die Höchstzahl von Polygonen für die gesamte Szene zu erstellen.
Wählen Sie ein einzelnes Objekt aus, und legen Sie die Höchstzahl von Polygonen für die jeweiligen Objekte fest.
Wenn Sie Ihr Limit überschreiten, wird die Diagrammlinie in Rot angezeigt.

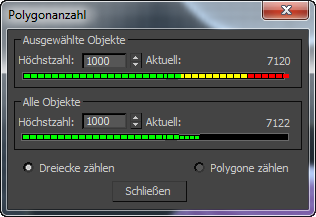

Benutzeroberfläche

Bereich Ausgewählte Objekte und Bereich Alle Objekte

Die Farbleistenindikatoren zeigen die Anzahl der in der Szene ausgewählten Objekte und die Anzahl der Flächen in der Szene für alle Objekte an. Der Polygonzähler berücksichtigt geschlossene Splines in der Flächenanzahl sowie alle Netzobjekte.

Höchstzahl: Zeigt die Anzahl der für Ihre Höchstzahl zulässigen Flächen an.
Aktuell: Zeigt die Anzahl der Flächen in ausgewählten Objekten in der Szene an.

Dreiecke zählen / Polygone zählen: Sie können auswählen, ob das Dienstprogramm Polygonzähler alle Dreiecke oder nur Polygone zählen soll. Wenn beispielsweise ein Quader vorliegt, der in das Format Bearbeitbares Poly konvertiert wurde, zeigt der Polygonzähler an, dass das Feld 12 Dreiecke, aber nur sechs Polygone enthält.
