Der Drehpunkt eines Objekts stellt seinen lokale Mittelpunkt und sein lokales Koordinatensystem dar.
Der Drehpunkt eines Objekts wird für folgende Zwecke verwendet:
- Als Mittelpunkt beim Drehen und Skalieren, wenn als Transformationsmittelpunkt "Drehpunktmitte verwenden" gewählt ist
- Als vorgegebene Position des Modifikatormittelpunkts.
- Als Transformationsabstand für verknüpfte, untergeordnete Objekte.
- Als Gelenkplatzierung für die inverse Kinematik.
Sie können Drehpunkte jederzeit anpassen, indem Sie auf "Drehpunkt" in der Hierarchiegruppe klicken und anschließend die Funktionen im Rollout "Drehpunkt anpassen" verwenden.
Die Funktionen im Rollout "Drehpunkt anpassen" können nicht animiert werden. Wenn Sie den Drehpunkt des Objekts bei einem Frame ändern, wird diese Änderung für die gesamte Animation übernommen.
Ausschließliches Beeinflussen des Drehpunkts

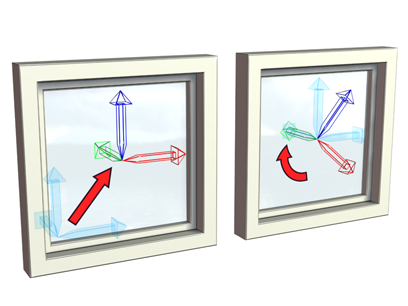

Wenn "Nur Drehp. beeinflussen" aktiviert ist, werden die Transformationen "Drehen" und "Verschieben" nur auf den Drehpunkt des ausgewählten Objekts angewendet.
- Das Verschieben oder Drehen des Drehpunkts beeinflusst nicht das Objekt oder seine untergeordneten Objekte.
- Beim Skalieren des Drehpunkts wird das Objekt von der Drehpunktmitte skaliert, untergeordnete Objekte werden nicht skaliert.
"Nur Drehp. beeinflussen" bewirkt eine Transformation des Drehpunkts, ohne dass das Objekt dabei bewegt wird.
Ausschließliches Beeinflussen des Objekts

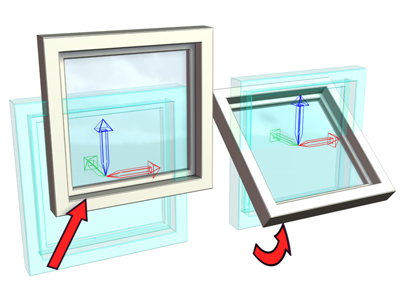

Wenn "Nur Objekt beeinflussen" aktiviert ist, werden Transformationen nur auf die ausgewählten Objekte angewendet. Auf die Drehpunkte werden die Transformationen nicht angewendet.
Das Verschieben, Drehen oder Skalieren des Drehpunkts beeinflusst weder den Drehpunkt noch seine untergeordneten Objekte.
"Nur Objekt beeinflussen" bewirkt eine Transformation des Objekts, ohne dass der Drehpunkt dabei bewegt wird.
Ausschließliches Beeinflussen der Hierarchie

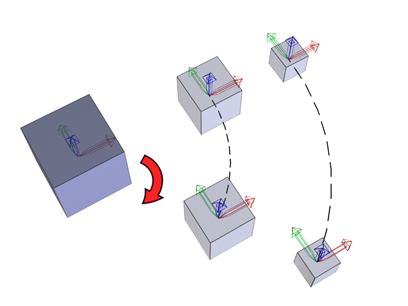

Wenn "Nur Hierarchie beeinflussen" aktiviert ist, werden die Transformationen "Drehen" und "Skalieren" nur auf die Verknüpfungen zwischen Objekten und ihren untergeordneten Objekten angewendet.
- Das Skalieren oder Drehen eines Objekts beeinflusst den Verknüpfungsabstand aller untergeordneten Objekte, jedoch nicht die Geometrie des Objekts oder seiner untergeordneten Objekte. Die untergeordneten Objekte ändern aufgrund der skalierten oder gedrehten Verknüpfungen ihre Position.
Mit diesem Verfahren können Sie die Abstandsbeziehung zwischen verknüpfen Objekten anpassen.
Mit diesem Verfahren können Sie die Abstandsbeziehung zwischen verknüpfen Objekten anpassen und Bones an die Geometrie anpassen.

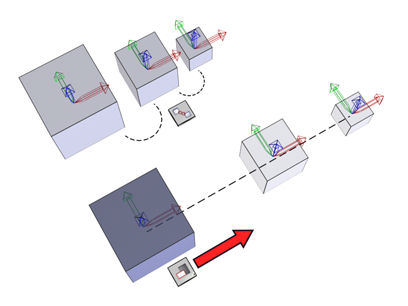

Nachdem eine Hierarchie erstellt wurde, können Sie die Position der untergeordneten Objekte skalieren, ohne die Maße der einzelnen Objekte zu ändern.
Eine Rotation der Hierarchie wirkt sich nicht auf die Ausrichtung der einzelnen Objekte aus.
Ausrichten von Drehpunkten
Die Beschriftungen der Schaltflächen im Bereich "Ausrichtung" des Rollouts "Drehpunkt anpassen" ändern sich je nach dem Status von "Nur Objekt beeinflussen" und "Nur Drehp. beeinflussen". "Ausrichtung" wird deaktiviert, wenn "Nur Hierarchie beeinflussen" aktiviert ist.
- An Objekt/Drehpunkt zentrieren
-
Verschiebt das Objekt bzw. den Drehpunkt so, dass der Drehpunkt auf dem Mittelpunkt des Objekts liegt.
- An Objekt/Drehpunkt ausrichten
-
Dreht das Objekt bzw. den Drehpunkt so, dass der Drehpunkt am ursprünglichen lokalen Koordinatensystem des Objekts ausgerichtet ist.
- An Welt ausrichten
-
Dreht das Objekt bzw. den Drehpunkt, bis er an den Weltkoordinatenachsen ausgerichtet ist.
Zurücksetzen des Drehpunkts
Klicken Sie auf "Drehpunkt zurücksetzen", um den Drehpunkt eines ausgewählten Objekts auf die Position und Ausrichtung bei der Ersterstellung des Objekts zurückzusetzen.
"Drehpunkt zurücksetzen" hat keine Auswirkungen auf das Objekt oder seine untergeordneten Objekte. Der Zustand von "Nur Drehp. beeinflussen" und "Nur Objekt beeinflussen" wird ignoriert.
