Das Anzeigen von Konturendarstellungen bestimmter Zustandsvariablen ist die beste Methode zur Bewertung der Strukturstabilität des Heizkörpertanks. Im Einzelnen werden SVD9, das Matrixtangente-Elastizitätsmodul, und SDV1, der Bruchzustand, untersucht.
- Nachdem der Job abgeschlossen ist, öffnen Sie Abaqus/Viewer. Klicken Sie im Hauptwerkzeugkasten auf , und öffnen Sie radiatortank_ame.odb. Dadurch öffnen Sie die Ausgabendatenbankdatei und wechseln in den Visualisierungsmodus. Der unverformte Tank wird im Ansichtsfenster angezeigt.
- Klicken Sie auf , um die Kontur darzustellen.

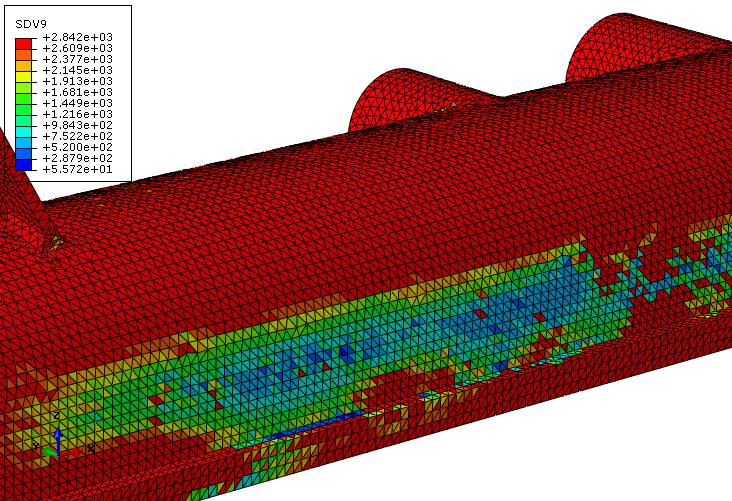

- Wählen Sie nun SDV9 aus der Liste der Ausgabevariablen (Result > Field Output). SDV9 repräsentiert den tangentialen Elastizitätsmodul des Matrixmaterials.
- Durchlaufen Sie die Analyse von Anfang bis Ende, und überwachen Sie SDV9, während der Druck auf den Tank angewendet wird. SDV9 gibt Aufschluss über die Abschwächung des Materials.

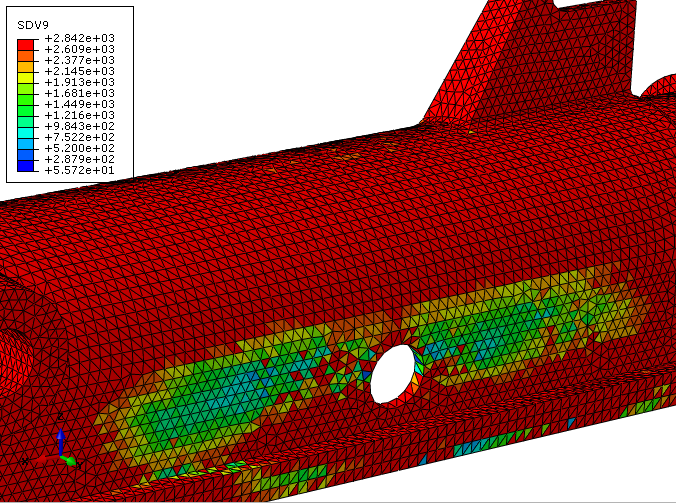

An der Seite des Tanks erkennen wir eine starke Materialerweichung. Wahrscheinlich wird ein Versagen an diesen Stellen auftreten, wenn der Tank weiter unter Druck gesetzt wird.

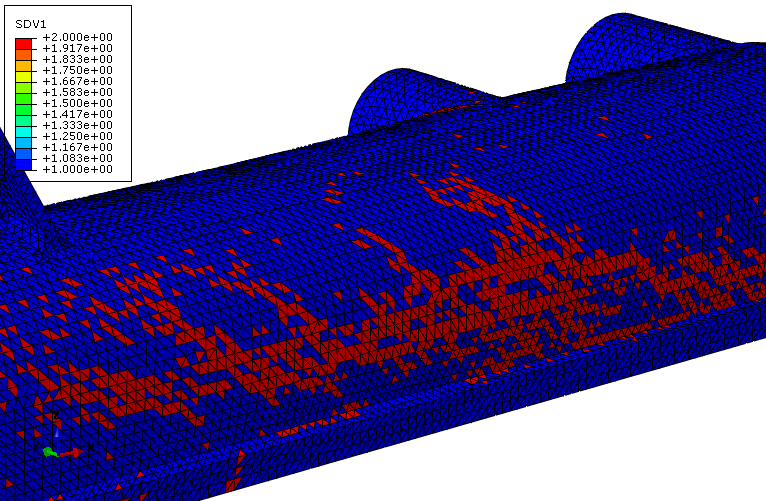

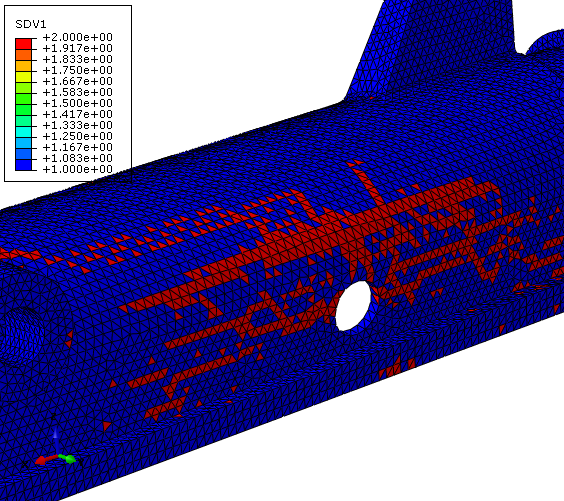

- Wählen Sie SDV1 aus der Liste der Ausgabevariablen. SDV1 gibt den Schadenszustand des Verbundmaterials an. Ein Wert 1 bedeutet keinen Bruch, und ein Wert 2 bedeutet, dass der Integrationspunkt gebrochen ist.
- Durchlaufen Sie die Analyse, um zu sehen, wie der Ausfall im Tank fortschreitet.
