Mit diesem Werkzeug können Sie gefaste und abgerundeten Schweißvorbereitungen auf den Kanten des ausgewählten Elements erstellen.
Schweißvorbereitungen können auf geraden Kanten von Platten und auf geraden Trägern (unabhängig davon, ob diese bereits gekürzt wurden) einschließlich runder und rechteckiger Abschnitte erstellt werden. Die Länge der Schweißvorbereitung basiert auf dem exakten Querschnitt, es werden also die Trägerecken berücksichtigt.
Variable Länge (Versatz) können im Dialogfeld Eigenschaften angegeben werden.

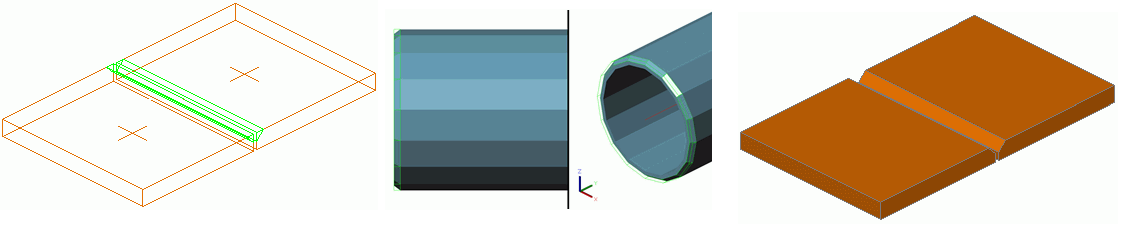

Der Darstellungstyp Exakt mit Schweißkantenvorbereitungen zeigt die genaue Form mit Fasen an den Kanten. Schweißvorbereitungen sind grün dargestellt.
So greifen Sie auf den Befehl zu
Werkzeugpalette Bearbeitungen:
Befehlszeile: _AstM14CommAddFeatEdge
So erstellen Sie eine gefaste Schweißnahtvorbereitung
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie die Seite oder die Kante des Elements zum Erstellen der gefasten Schweißvorbereitung.
- Wählen Im Dialogfeld für die Eigenschaften der Schweißvorbereitung die Registerkarte Kantenbearbeitung aus.
- Wählen Sie aus der Dropdown-Liste Typ die Option Gerade .
- Nehmen Sie die erforderlichen Einstellungen vor: Abschrägungswinkel, Höhe und Breite sowie Seite der Abschrägung (oben/unten).
- Schließen Sie das Dialogfeld mit den Eigenschaften.
- Die Schweißvorbereitung wurde erstellt.
So erstellen Sie eine Kehlnahtvorbereitung
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie die Seite oder die Kante des Elements, um die Kehlnahtvorbereitung zu erstellen.
- Wählen im Dialogfeld für die Eigenschaften der Schweißvorbereitung die Registerkarte Kantenbearbeitung aus.
- Wählen Sie aus der Dropdown-Liste Typ die Option Konvex .
- Nehmen Sie die erforderlichen Einstellungen vor: Definieren Sie den Radius der Abrundung, den Abrundungstyp sowie die Seite der Abrundung (oben/unten).
- Schließen Sie das Dialogfeld mit den Eigenschaften.
- Die Schweißvorbereitung wurde erstellt.
