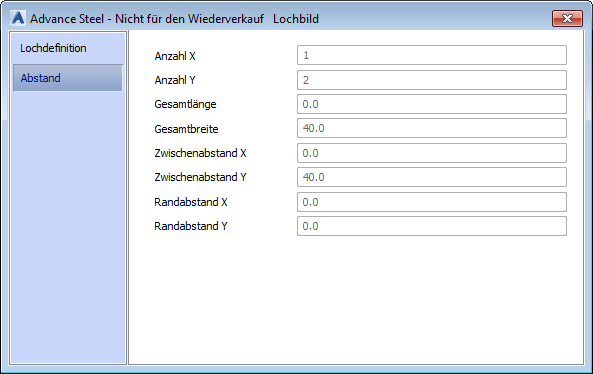

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Größe der Lochgruppe ändern, die von zwei diagonalen Punkten definiert wird.

Anzahl X
Definiert die Anzahl der Löcher in X-Richtung
Anzahl Y
Definiert die Anzahl der Löcher in Y-Richtung.
Gesamtlänge
Definiert die Länge des Lochbilds (in Richtung der X-Achse).
Gesamtbreite
Definiert die Breite des Lochbilds (in Richtung der Y-Achse).
Zwischenabstand X
Definiert den Abstand zwischen den Löchern entlang der X-Achse.
Zwischenabstand Y
Definiert den Abstand zwischen den Löchern entlang der Y-Achse.
Randabstand X
Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der X-Achse.
Randabstand Y
Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der Y-Achse.

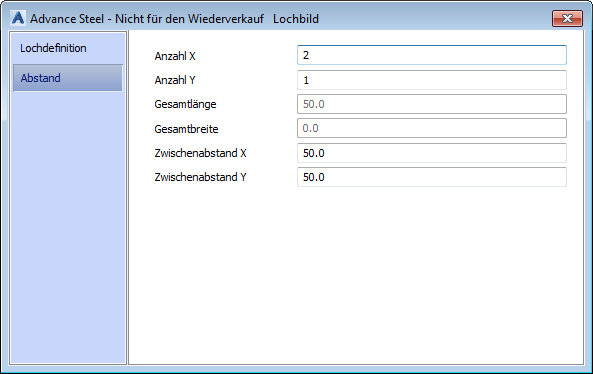

Für eine rechteckige Anordnung, die von einem Mittelpunkt aus erstellt wird, können Sie die Anzahl der Löcher und den Abstand zwischen den Löchern ändern (Änderungen werden relativ zum Mittelpunkt der Anordnung durchgeführt). Die Lochposition innerhalb der Gruppe ändert sich relativ zum Mittelpunkt.

Anzahl X
Definiert die Anzahl der Löcher in X-Richtung.
Anzahl Y
Definiert die Anzahl der Löcher in Y-Richtung.
Zwischenabstand X
Definiert den Abstand zwischen den Löchern entlang der X-Achse.
Zwischenabstand Y
Definiert den Abstand zwischen den Löchern entlang der Y-Achse.
Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Größe der Lochgruppe ändern, die von einem Eckpunkt definiert wird.
Die Lochposition innerhalb der Gruppe ändert sich relativ zum Eckpunkt.

Anzahl X
Definiert die Anzahl der Löcher in X-Richtung.
Anzahl Y
Definiert die Anzahl der Löcher in Y-Richtung.
Zwischenabstand X
Definiert den Abstand zwischen den Löchern entlang der X-Achse.
Zwischenabstand Y
Definiert den Abstand zwischen den Löchern entlang der Y-Achse.
Randabstand X
Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der X-Achse.
Randabstand Y
Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der Y-Achse.
