Sägeschnitt-Eigenschaften – Registerkarte Schnitt

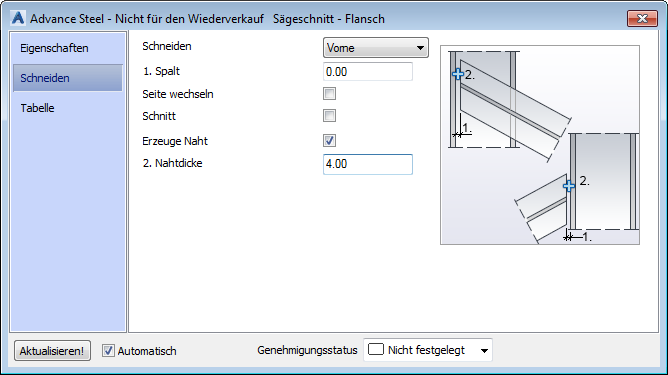

Sägeschnitt - Flansch

Schneiden	Wählen Sie die Seite des Hauptträgers: Vorne: an der Vorderseite des Hauptträgers, Hinten: an der Rückseite des Hauptträgers.
Spalt	Definiert die Konstruktionslücke zwischen den Trägern.
Seite wechseln
Schnitt	Schneidet den Träger vertikal. Andernfalls wird der zweite Träger parallel zum ersten Träger geschnitten.
Erzeuge Naht	Erstellt eine Schweißnaht zwischen den beiden Trägern.
2. Nahtdicke	Gibt die Dicke der Schweißnaht an.

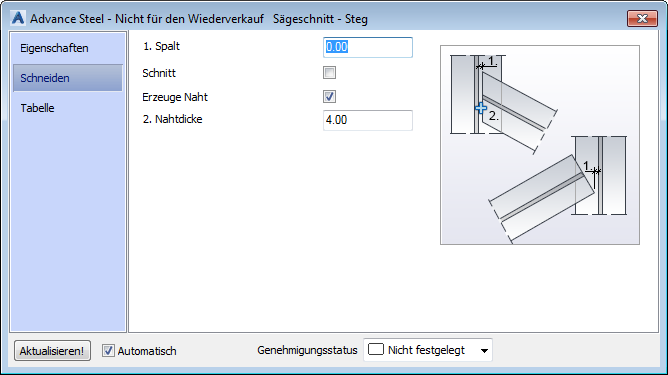

Sägeschnitt - Steg

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie den Abstand zwischen den Trägern festlegen.

Spalt	Definiert die Konstruktionslücke zwischen den Trägern.
Winkelhalbierende	Ist diese Option ausgewählt, wird der Schnitt der Träger an der Winkelhalbierenden erstellt.
Erzeuge Naht	Erstellt eine Schweißnaht zwischen den beiden Trägern.
2. Nahtdicke	Gibt die Stärke der Schweißnaht an.
