Erstellen einer rechteckigen Kontur mithilfe eines Mittelpunkts

Mithilfe dieses Werkzeugs können Sie durch ihren Mittelpunkt definierte rechteckige Konturen aus einem Blech schneiden. Diese können sowohl als innere als auch als äußere Konturen angeschlossen werden. Die Größe des Rechtecks wird durch die Vorgaben festgelegt.

So greifen Sie auf den Befehl zu

Werkzeugpalette Bearbeitungen:

Befehlszeile: _AstM4PlateInnerContour RECTANGLE

So erstellen Sie eine rechteckige Kontur mithilfe ihres Mittelpunkts

1. Werkzeugpalette Bearbeitungen: Klicken Sie auf .
2. Wählen Sie ein Blech für die Verarbeitung.
3. Definieren Sie den Mittelpunkt der rechteckigen Kontur, die im ausgewählten Blech erstellt werden soll.

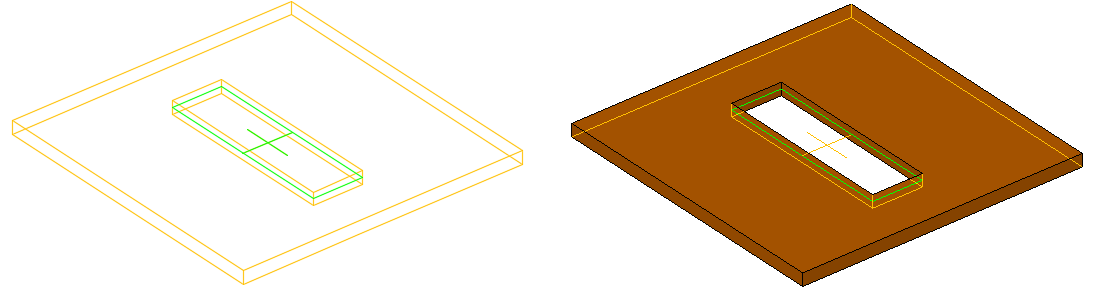

• Die Kontur wird mit der vorgegebenen Größe erstellt.
