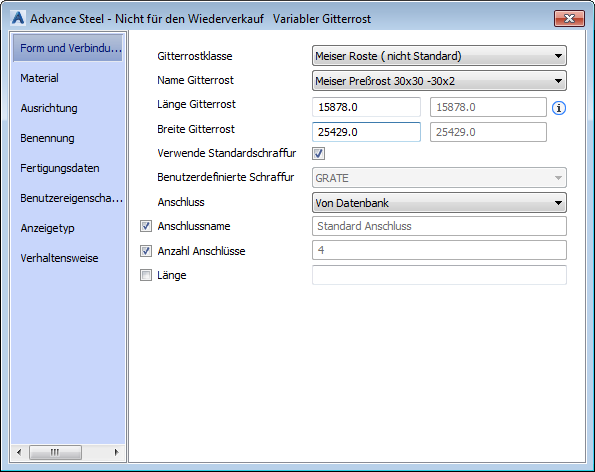

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Gitterrostklasse und die Größe gemäß der gewählten Klasse auswählen.
Gitterrostklasse
Führt alle Normen und Anbieter auf.
Gitterrostgröße
Führt alle Gitterrostgrößen gemäß der Klassenauswahl (Anbieter) auf.
Länge Gitterrost

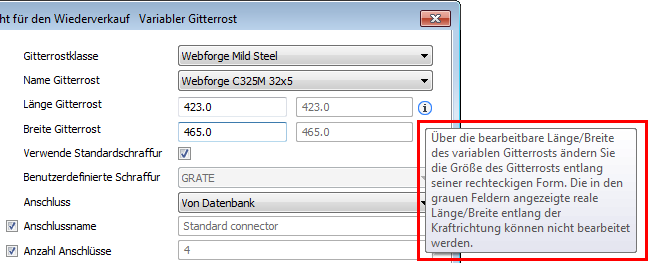

Grau angezeigte Werte: Zeigt die berechnete Länge des Begrenzungsrahmens für den variablen Gitterrost an. Diese Werte werden anhand des Rechtecks mit der kleinsten Fläche berechnet, das in das Rechteck für den modellierten Gitterrost passt und an dessen Lastrichtung ausgerichtet ist. Die Größe dieses Gitterrosts ist von Bedeutung, da der Gitterrost aus einem Stück Gitter gefertigt wird, dessen Lastrichtung in seiner Längsrichtung ausgerichtet ist. Anschließend wird er für den benötigten modellierten Gitterrost passend zugeschnitten.
Bearbeitbare Werte: Dieser Wert ändert die sichtbare Form des rechteckigen Gitterrosts in Richtung des Längenwerts, wobei die Lastrichtung ignoriert wird.
Breite Gitterrost
Grau angezeigte Werte: Zeigt die berechnete Breite des Begrenzungsrahmens für den variablen Gitterrost an. Diese Werte werden anhand des Rechtecks mit der kleinsten Fläche berechnet, das in das Rechteck für den modellierten Gitterrost passt und an dessen Lastrichtung ausgerichtet ist. Die Größe dieses Gitterrosts ist von Bedeutung, da der Gitterrost aus einem Stück Gitter gefertigt wird, dessen Lastrichtung in seiner Längsrichtung ausgerichtet ist. Anschließend wird er für den benötigten modellierten Gitterrost passend zugeschnitten.
Bearbeitbare Werte: Dieser Wert ändert die sichtbare Form des rechteckigen Gitterrosts entlang des Breitenwerts, wobei die Lastrichtung ignoriert wird.

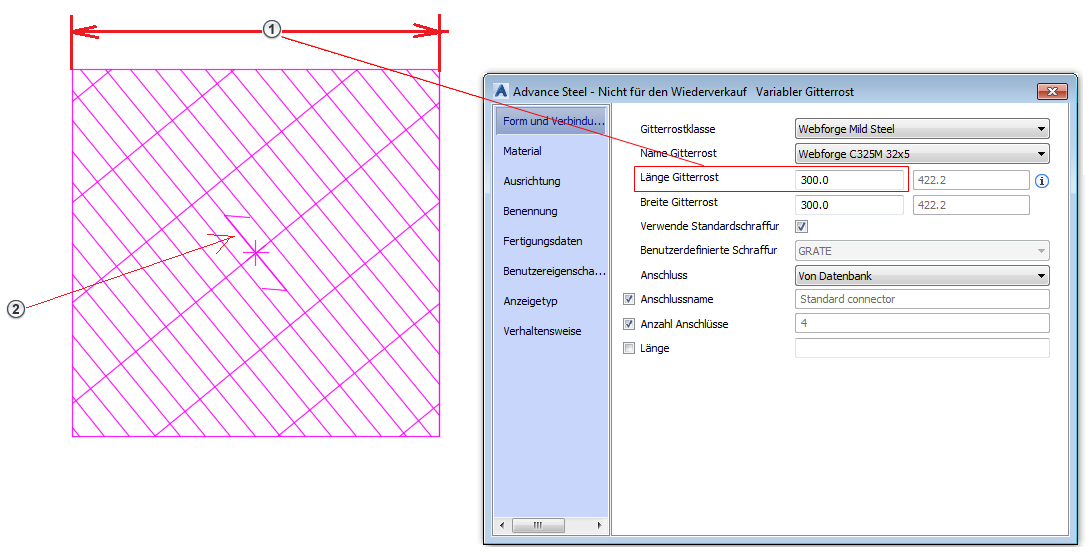

- Wert für die Länge des Gitterrosts, kann festgelegt werden. Die Lastrichtung des Gitterrosts wird ignoriert.
- Lastrichtung des Gitterrosts: nicht rechtwinklig zur rechteckigen Gitterrost-Form.

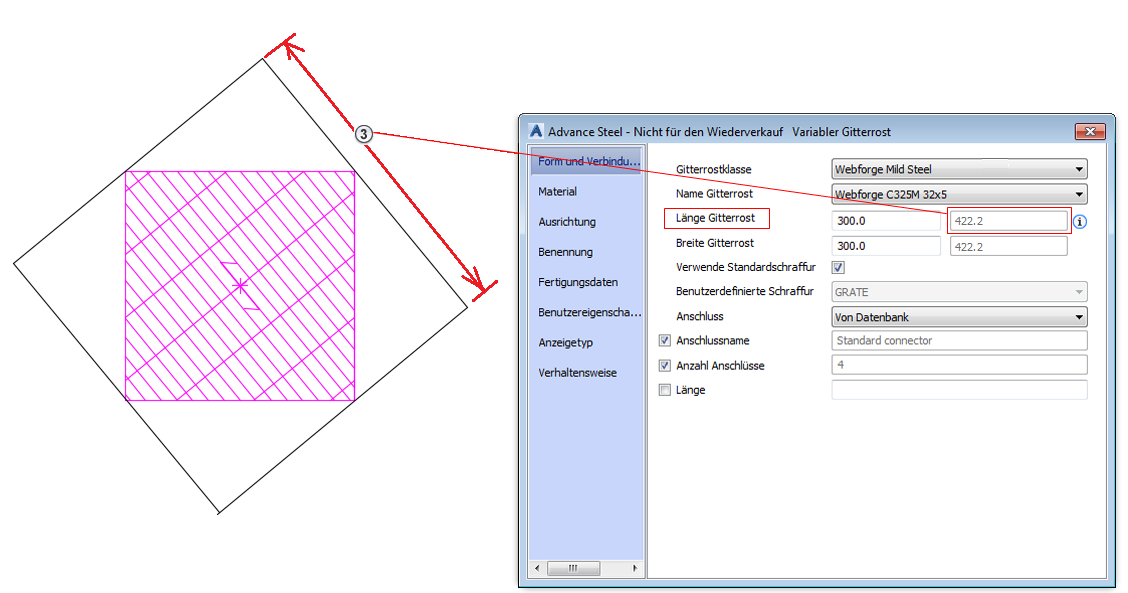

- Länge des Gitterrosts, rechtwinklig zur Lastrichtung ausgerichtet, aus dem der erwartete Gitterrost geschnitten wird.
Verwende Standardschraffur
Wenn diese Option aktiviert ist, wird die Vorgabeschraffur verwendet. Anderenfalls können Sie eine benutzerdefinierte Schraffur verwenden.
Benutzerdefinierte Schraffur
Führt alle verfügbaren Schraffuren auf. Sie können die Schraffur auswählen, die der Oberfläche des Gitterrost-Elements entspricht.
Anschluss
Die Anschlüsse werden separat bestellt und können daher nicht im Modell dargestellt werden, sie können jedoch in der Stückliste enthalten sein.
- Von Datenbank - Der Anschluss wird aus der Datenbank entnommen.
- Keine - Der Anschluss wird nicht in der Stückliste oder anderen Listen angezeigt.
- Variabel - Ermöglicht die Definition eines anderen Anschlusstyps und der erforderlichen Menge.
Anschlussname
Legt den Anschlussnamen für einen definierten Anschlusstyp fest. Dieser Name wird in der Stückliste angezeigt.
Anzahl Anschlüsse
Definiert bei einem definierten Anschlusstyp die Anzahl der Anschlüsse.
