Raster- und Achseneigenschaften

Dialogfeld Achsen, parallel

In diesem Dialogfeld können Sie die Rastereigenschaften ändern.



Das Dialogfeld enthält die folgenden Registerkarten:

Registerkarte Gesamt

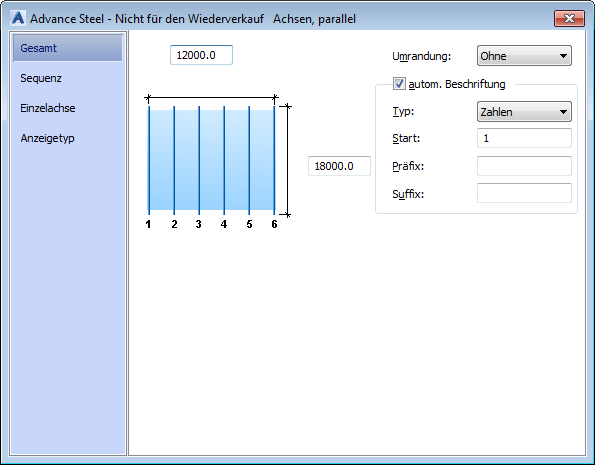

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Gruppengröße und die Beschriftung ändern.



Das obere Feld definiert den Abstand zwischen der ersten und der letzten Achse der Gruppe. Die Anzahl der Achsen ändert sich entsprechend. Das andere Feld definiert die Länge einer Achse.

Der Beschriftungstext kann mit oder ohne Umrandung angezeigt werden.

Keine Umrandung

Automatische Beschriftung

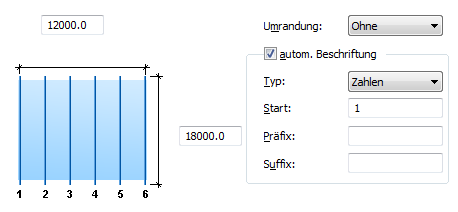

Die Achsen können automatisch oder manuell beschriftet werden. Wenn die automatische Beschriftung deaktiviert ist, kann die Beschriftung für jede einzelne Achse auf der Registerkarte Einzelachse geändert werden. Für die automatische Beschriftung können die folgenden Parameter festgelegt werden:

Beispiel:

Automatische Beschriftung mit Zahlen und Präfix A0

Registerkarte Sequenz

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Eigenschaften der Gruppendefinition ändern.



Definition

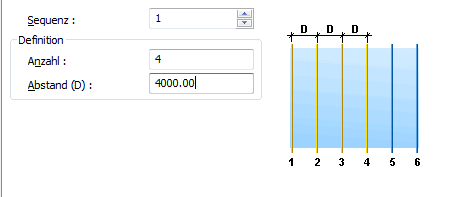

Steuert die Anzahl der Achsen in der ausgewählten Gruppe und den Abstand zwischen ihnen.

Anmerkung: Der Abstand zwischen der ersten und der letzten Achse einer Gruppe bleibt stets unverändert. Die Anzahl der Achsen und der Abstand zwischen ihnen können nur innerhalb dieses Werts geändert werden.

Registerkarte Einzelachse

Mithilfe dieser Registerkarte können Sie einzelne Achsen beschriften (wenn die automatische Beschriftung auf der Registerkarte Gesamt deaktiviert ist).



Nebenachse

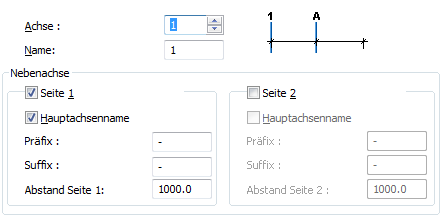

Sie können rechts oder links neben der Hauptachse eine Nebenachse hinzufügen und mit einer Beschriftung versehen, die aus dem Namen der Hauptachse mit einem Suffix oder Präfix besteht.

Registerkarte Anzeigetyp

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Darstellung ändern.



Aus

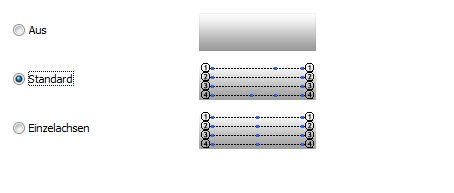

Das Raster wird ausgeblendet.

Standard

Nur die erste und die letzte Achse der Gruppe verfügen über Griffe: Endpunkte und Mitte. Mit dem Griff in der Mitte kann die Gruppenlänge geändert werden, mit den Griffen an den Enden die Länge der Achse (d. h. die Gruppenbreite). Die letzte Achse verfügt über einen zusätzlichen Griff zum Verschieben der Achse.

Einzelachse

Jede Achse weist drei Griffe auf: Endpunkte und Mittelpunkt. Mit dem Griff in der Mitte kann die Achse verschoben werden; mit den Griffen an den Enden kann die Achsenlänge geändert werden.

Dialogfeld Strukturierte Liste

In diesem Dialogfeld können Sie die Eigenschaften gebogener Achsen ändern.

Das Dialogfeld enthält die folgenden Registerkarten:

Registerkarte Gebogen

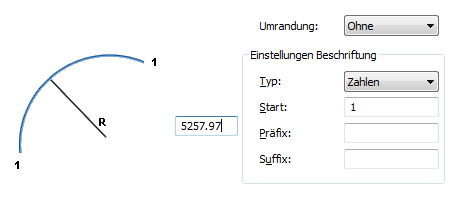

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Größe der gebogenen Achse und die Beschriftung ändern.



Beschriftungseinstellungen

Mithilfe von Nummern, Klein- oder Großbuchstaben können Sie die gebogene Achse automatisch beschriften. Es können die folgenden Parameter festgelegt werden:

Anzeigetyp

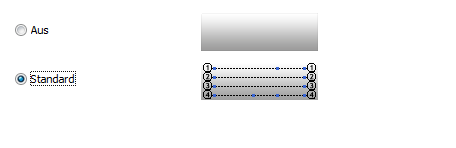

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Darstellung ändern.



Ändern der Rastereigenschaften

So ändern Sie die Anzahl der Achsen in einer Gruppe

  1. Wählen Sie die Gruppe von Achsen.
  2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Eintrag Advance Eigenschaften .
  3. Wählen Sie im Dialogfeld Eigenschaften die Registerkarte Gruppe .
  4. Geben Sie im Feld Sequenz den Index der zu ändernden Gruppe ein.
  5. Geben Sie im Feld Anzahl die gewünschte Anzahl an Achsen ein.

So beschriften Sie Rasterachsen innerhalb einer Gruppe

  1. Wählen Sie die Gruppe von Achsen.
  2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Eintrag Advance Eigenschaften .
  3. Wählen Sie im Dialogfeld Eigenschaften die Registerkarte Gesamt .
  4. Wählen Sie Automatische Beschriftung .
  5. Wählen Sie den Beschriftungstyp: Zahlen, Klein- oder Großbuchstaben.
  6. Darüber hinaus können Sie das Suffix und das Präfix einer Beschriftung festlegen.

So verschieben Sie Rasterachsen

  1. Wählen Sie die Gruppe von Achsen.
  2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Eintrag Advance Eigenschaften.
  3. Wählen Sie im Dialogfeld Eigenschaften auf der Registerkarte Anzeigetyp Einzelachse aus. Die Achsen der Gruppe können nacheinander ausgewählt werden.
  4. Wählen Sie den Griff in der Mitte der zu verschiebenden Rasterachse aus.
  5. Legen Sie in der Befehlszeile den Wert zum Verschieben fest und drücken Sie die Eingabetaste.
Anmerkung: Im Dialogfeld Achsen, parallel können Sie auf der Registerkarte Gruppe die Abstände überprüfen.

So beschriften Sie Rasterachsen einzeln

  1. Wählen Sie die Gruppe von Achsen.
  2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Eintrag Advance Eigenschaften .
  3. Deaktivieren Sie im Dialogfeld Eigenschaften auf der Registerkarte Gesamt die Option Automatische Beschriftung.
  4. Wählen Sie auf der Registerkarte Einzelachse im Feld Achse mithilfe der Pfeile die gewünschte Rasterachse aus. Die ausgewählte Achse wird in Rot angezeigt.
  5. Geben Sie im Feld Name die neue Beschriftung ein.
Übergeordnetes Thema: Gebäuderaster
