Markieren von Objekten

Ausgewählte Objekte zur Markierung hinzufügen

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl:

Befehlszeile: _AstM4CommMarkSelAdd

So fügen Sie Objekte einer Markierung hinzu

1. Wählen Sie die hervorzuhebenden Objekte mit einer der Auswahlmethoden aus.

2. Auswahl

   Werkzeugpalette: Klicken Sie auf .

Die ausgewählten Objekte werden rot hervorgehoben.

Ausgewählte Objekte aus der Markierung entfernen

Die Auswahl von Objekten kann aufgehoben werden. Auf diese Weise können die Markierungen aus einer Auswahlgruppe markierter Objekte entfernt werden.

Die Auswahl von Objekten kann mithilfe des Symbols Selektierte Objekte aus der Markierung entfernen aufgehoben werden. Markierungen können aus einer aktuellen Gruppe hervorgehobener Objekte gelöscht werden.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl:

Befehlszeile: _AstM4CommMarkSelSub

So entfernen Sie alle Objekte aus der Markierung

1. Wählen Sie alle hervorgehobenen Objekte mit dem Werkzeug Auswahl aller hervorgehobenen Objekte aus.
2. Werkzeugpalette Auswahl: Klicken Sie auf .

• Die Auswahl und Markierung aller hervorgehobenen Objekte wird aufgehoben.

So entfernen Sie ausgewählte Objekte aus der Markierung

1. Werkzeugpalette Auswahl: Klicken Sie auf .
2. Wählen Sie die hervorgehobenen Objekte aus, deren Auswahl aufgehoben werden soll.

• Die Auswahl und Markierung der ausgewählten hervorgehobenen Objekte wird aufgehoben.

Markierung aller Objekte aufheben

Verschiedene Advance Steel Werkzeuge ermöglichen Ihnen das Hervorheben eines oder mehrerer Objekte. Mit diesem Werkzeug können Sie die Markierung der ausgewählten Objekte aufheben.

Kollisionskörper, temporäre Trägerquerschnitte und Suchpfeile werden ebenfalls gelöscht.

Anmerkung: In einigen Situationen wird empfohlen, alle Markierungen aus dem Modell zu entfernen, um sicherzustellen, dass zuvor markierte Objekte und Volumina keine Verwechslungen bei später verwendeten Befehlen verursachen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl:

Befehlszeile: _AstM4CommUnmarkObjects

So heben Sie die Auswahl der hervorgehobenen Objekte auf

1. Wählen Sie die Objekte mit einer der Auswahlmethoden aus.
2. Werkzeugpalette Auswahl: Klicken Sie auf .

• Die Auswahl wird umgekehrt.

Markierte Objekte durchsuchen

In einem großen Modell sind hervorgehobene Objekte nicht immer leicht zu finden. Kollisionen sind beispielsweise häufig sehr klein und daher ist es oft sehr schwer, die Kollisionskörper im Modell ohne Hilfe zu finden.

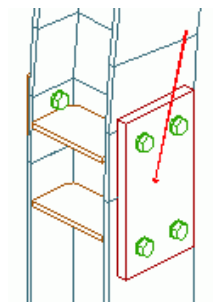

Die Objekte können zur leichteren Identifizierung mit einem von der Mitte des Ansichtsfensters ausgehenden Pfeil angezeigt werden. Der Pfeil kann wie jedes andere Objekt gelöscht oder ausgeblendet werden.

Anmerkung: Mit dem Werkzeug Hervorgehobenes Objekt vergrößern () können Sie einen Bereich direkt im Pfeilkopf vergrößern.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl:

Befehlszeile: _AstM4CommShowMarkings

Markiertes Objekt vergrößern

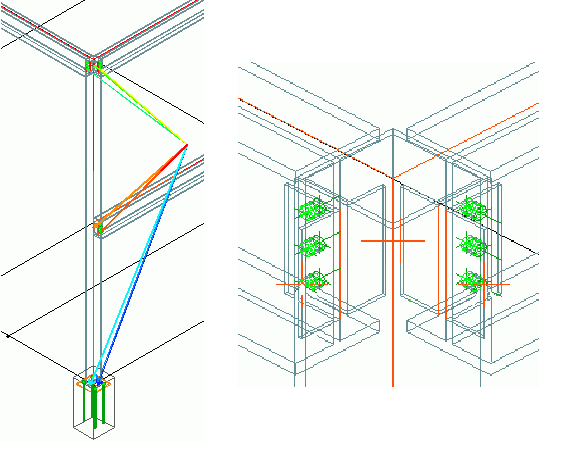

Mit dem Werkzeug Markierte Objekte durchsuchen können die Objekte zur leichteren Identifizierung mit einem von der Mitte des Ansichtsfensters ausgehenden Pfeil angezeigt werden. Nachdem die hervorgehobenen Objekte gefunden wurden, können Sie mit diesem Werkzeug den Bereich im Pfeilkopf anzeigen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl:

Befehlszeile: _AstM4CommGotoMark

So vergrößern Sie ein markiertes Objekt

1. Werkzeugpalette Auswahl: Klicken Sie auf .
2. Wählen Sie einen der angezeigten Pfeile aus und drücken Sie die Eingabetaste.

• Es wird der Bereich angezeigt, in dem das hervorgehobene Element platziert wird.
