Rechteckige Bleche

Erstellen von rechteckigen Blechen mithilfe eines Mittelpunkts

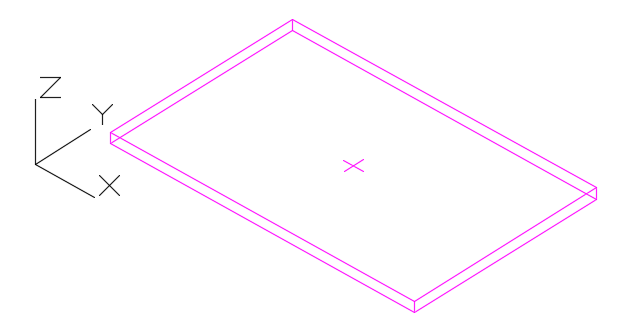

Rechteckige Bleche mit einer Vorgabegröße werden in der xy-Ebene des aktuellen Koordinatensystems platziert. Die Richtung der Blechdicke verläuft in positiver z-Richtung. Über die Management Tools können Sie die vorgegebene Dicke der Bleche in Advance steuern.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CreateRect1DigPlate

So erstellen Sie ein rechteckiges Blech mithilfe eines Mittelpunkts

1. Platzieren Sie ein Koordinatensystem, dessen x/y-Ebene der erforderlichen Blechebene entspricht.
2. Klicken Sie auf der Registerkarte Objekte , Gruppe Blech auf .
3. Wählen Sie mit einem Objektfang oder durch Eingabe von Koordinaten einen Mittelpunkt aus.

• Das Blech wird mit der vorgegebenen Länge, Breite und Dicke erstellt.

Erstellen von rechteckigen Blechen mithilfe zweier Diagonalen

Rechteckige Bleche werden in der xy-Ebene des aktuellen Koordinatensystems platziert. Die Richtung der Blechdicke verläuft in positiver z-Richtung. Über die Management Tools können Sie die vorgegebene Dicke der Bleche in Advance steuern.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CreateRect2DigPlate

So erstellen Sie mithilfe zweier Diagonalen ein rechteckiges Blech

1. Platzieren Sie ein Koordinatensystem, dessen x/y-Ebene der erforderlichen Blechebene entspricht.
2. Klicken Sie auf der Registerkarte Objekte , Gruppe Bleche auf .

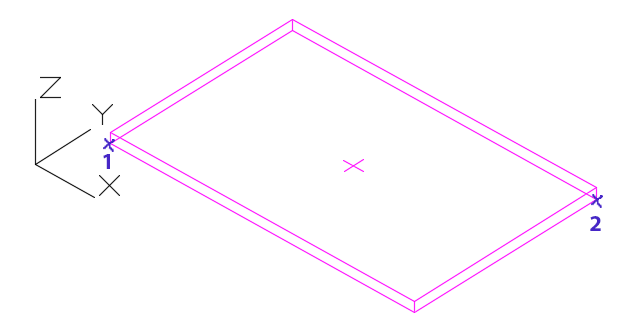

3. Legen Sie den ersten Eckpunkt fest.
4. Legen Sie die diagonal gegenüberliegende Ecke fest.

• Das Blech wird erstellt.

Rechteckige Bleche mit drei Punkten erstellen

Durch Auswahl dreier Punkte können Sie ein rechteckiges Blech auch ohne BKS in der benötigten Ebene erstellen. Die drei Punkte definieren die Erstellungsebene.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CreateRect3DigPlate

So erstellen Sie mithilfe dreier Punkte ein rechteckiges Blech

1. Klicken Sie auf der Registerkarte Objekte , Gruppe Bleche auf .
2. Legen Sie den ersten Eckpunkt fest.
3. Legen Sie den zweiten Eckpunkt fest an. Dieser Punkt definiert die Blechlänge.
4. Geben Sie den dritten Eckpunkt an. Dieser Punkt definiert die Blechbreite und -Ausrichtung.

• Das Blech wird erstellt.
