Registerkarten für Kopfbolzen-Eigenschaften

Definition (Registerkarte)

Alle Kopfbolzen verfügen über Vorgabeeigenschaften, die Sie im Dialogfeld Eigenschaften ändern können. Das Dialogfeld wird automatisch geöffnet, sobald Sie ein Kopfbolzenmuster erstellt haben.

DIN

Wählen Sie die Kopfbolzennorm aus der Liste aus.

Material

Wählen Sie die Stahlsorte aus der Liste aus.

Beschichtung

Wählen Sie die Beschichtung aus der Liste aus.

Durchmesser

Wählen Sie den Durchmesser des Kopfbolzens aus der Liste aus.

Länge

Definiert die Länge der Kopfbolzen.

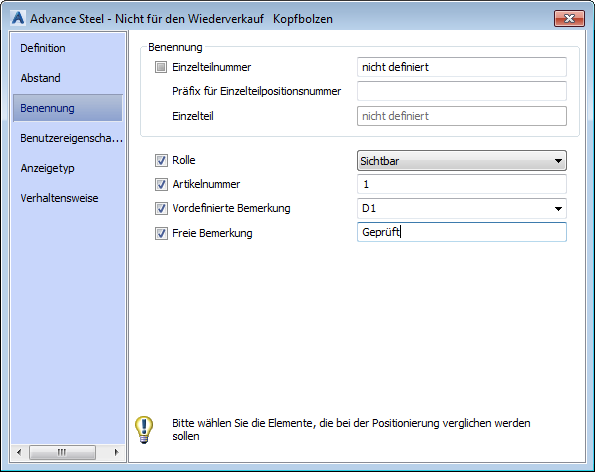

Registerkarte Benennung

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie definieren, welche Informationen in der Stückliste angezeigt werden sollen. Außerdem ist es möglich, die Eigenschaften auszuwählen, die bei der Positionierung berücksichtigt werden sollen.

Einzelteilnummer

• Definiert die Einzelteilnummer, die dem Element zugewiesen wird.
• Die Kontrollkästchen vor der Einzelteil- und der Hauptteilnummer können nicht geändert werden. Sie geben nur an, ob das Element ein Hauptteil oder ein Anbauteil ist. Diese Nummer wird zum Abhaken des Elements in den Materiallisten verwendet.

Präfix für Einzelteilpositionsnummer

Definiert das Präfix für die Einzelteilnummer. Mit dem Werkzeug Präfix ändern können Sie das Präfix ändern.

Einzelteil

• Wenn die Methode Mit Zeichnungsnummer verwendet wurde, zeigt dieses Feld den Einzelteil-Zähler an.
• In den nächsten Feldern können Sie die Informationen eingeben, die in der Stückliste angezeigt werden sollen.

Rolle

Weist die Rolle im Modell zu. Sie wird z. B. bei der Zeichnungserstellung berücksichtigt, um eine Darstellung, eine Bemaßung und einen Beschriftungsstil zuzuweisen.

Artikelnummer

Definiert die Artikelnummer des Elements.

Vordefinierte Bemerkung

Anmerkungen in Bezug auf ein Element, die Sie in einer Datenbank speichern und direkt von der Dropdown-Liste Vordefinierte Bemerkung verwenden können.

Um eine vordefinierte Bemerkung hinzuzufügen, greifen Sie auf die AstorBase -Datenbank zu, die sich im Ordner ProgrammData > Autodesk > Advance Steel 2016 > Steel\Data befindet.

Öffnen Sie die Access-Datei und konfigurieren Sie Ihre Benennungen in der Tabelle Anmerkungen :

Freie Bemerkung

Andere Anmerkungen in Bezug auf das Element.

Anmerkung: Bei der Mehrfachauswahl von Kopfbolzen werden Parameteränderungen, die auf der Registerkarte Benennung vorgenommen werden, auf alle ausgewählten Kopfbolzen angewendet. Dies gilt für die Werte für Modellrolle, Artikelnummer, Vordefinierte Bemerkung und Freie Bemerkung sowie die ihnen entsprechenden Kontrollkästchen.

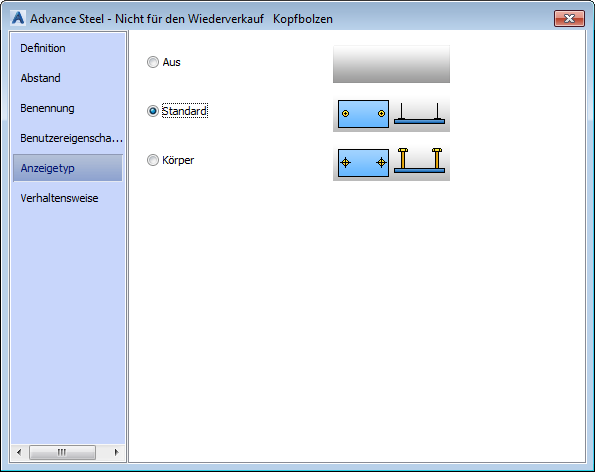

Anzeigetyp (Registerkarte)

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie den Anzeigetyp des Kopfbolzens auswählen.

Anzeigetyp	Kopfbolzen
Standard
Körper
