Verschieben von Schrauben und Löchern

Schrauben und Löcher, die sich auf der falschen Fläche eines Objekts befinden, können entlang der Achse auf die korrekte Fläche verschoben werden.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Anschlussobjekte:

Befehlszeile: ASTORMOVE2PLANE

So verschieben Sie Schrauben und Löcher

1. Auf der Registerkarte Objekte , Gruppe Anschlussobjekte : Klicken Sie auf .
2. Wählen Sie ein Schraubenbild (bzw. Lochbild) aus und drücken Sie die Eingabetaste.
3. Wählen Sie ein Element (d. h. einen Träger oder ein Blech) aus, das die Referenzebene definiert, und drücken Sie die Eingabetaste.

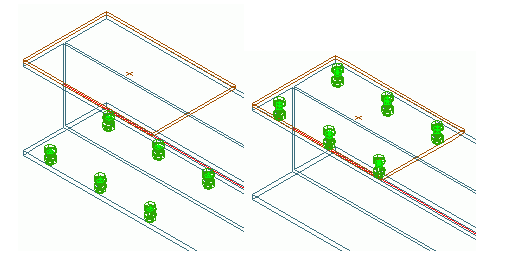

• Das Schraubenbild wird auf die andere Fläche des Elements verschoben.
