Erstellen einer Elementkontur

Mithilfe dieses Werkzeugs können Sie ein Blech durch einen Träger oder ein anderes Blech verarbeiten. Dabei stehen zwei Möglichkeiten zur Verfügung:

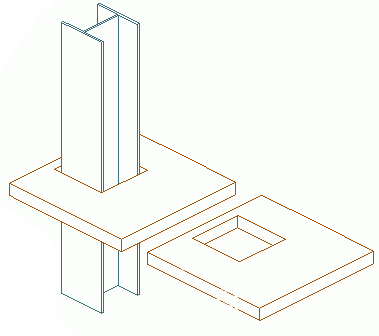

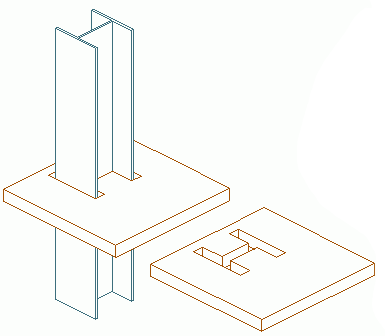

Exakter Querschnitt	Hüllen-Querschnitt

So greifen Sie auf den Befehl zu

Werkzeugpalette Bearbeitungen:

Befehlszeile: _AstM4PlateElementContourNotch

So erstellen Sie eine Elementkontur

1. Wählen Sie mithilfe des Schalters auf der Registerkarte Objekte, Gruppe Schalter, die benötigte Art der Verarbeitung.

   Schaltfläche	Funktion
   	Exakter Querschnitt
   	Hüllen-Querschnitt

2. Werkzeugpalette Bearbeitungen: Klicken Sie auf .
3. Wählen Sie das zu bearbeitende Blech aus.
4. Wählen Sie das Element (z. B. einen Träger oder ein anderes Blech) aus, das zur Verarbeitung des Blechs verwendet werden soll.

• Das Blech wird verarbeitet. Das Dialogfeld Eigenschaften wird angezeigt.
