Erstellen und Ändern von Anwenderanschlüssen

Erstellen von Anwenderanschlüssen

Anwenderanschlüsse werden ebenso wie Vorgabeanschlüsse mit all ihren Teilen, Verbindungsobjekten und Bearbeitungen in ein und demselben Vorgang erstellt. Gleichzeitig werden die vorhandenen verbundenen Elemente verarbeitet (gekürzt, ausgeklinkt usw.) und die Verbindungslogik zwischen den Teilen wird hergestellt.

Alle Anwenderanschlüsse sind im Anwenderanschluss-Explorer verfügbar. Um den Anwenderanschluss-Explorer zu öffnen, verwenden Sie das Werkzeug Anwenderanschluss einfügen () in der Werkzeugpalette Anwenderanschlüsse .

Wählen Sie nach Auswahl der gewünschten Anschlussvorlage die Elemente aus, die in der richtigen Reihenfolge verbunden werden sollen, und drücken Sie die Eingabetaste.

Anmerkung: Die verbundenen Elemente müssen die geometrischen Einschränkungen erfüllen, die während der Verbindungsdefinition angegeben wurden.

Anwenderanschlusseigenschaften ändern

Sie können die Definition des Anwenderanschlusses über die DWG-Vorlagendatei ändern:

• Verbindungsmittelsatz ändern: Sie können einen anderen Satz aus Verbindungsmitteln auswählen
• Ändern der Position der verbundenen Elemente
• Ändern der Eigenschaften der am Anschluss beteiligten Elemente

Nachdem der Anwenderanschluss in das Modell eingefügt wurde, können Sie sein Verhalten steuern und mithilfe der entsprechenden Option im Dialogfeld Verbindungseigenschaften die Änderung von Objekten zulassen oder sperren.

Sobald die Anschlussänderung aktiviert ist, können die meisten Teile des Anschlusses bearbeitet werden:

• Beliebige Verbindungsmittel verschieben
• Eigenschaften der Verbindungsmittel ändern
• Zugreifen auf die Eigenschaften beliebiger Bricks oder vollständiger Verbindungen innerhalb der Anwenderanschluss-Vorlage

Sobald ein Anwenderanschluss platziert wurde, kann er kopiert und gruppiert werden, um Anschlüsse effizient an unterschiedlichen Stellen zu positionieren.

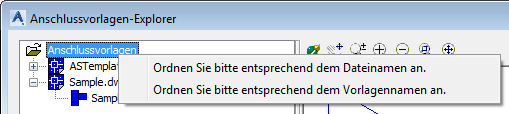

Der Anschlussvorlagen-Explorer

Zeigt eine Liste aller in \ProgramData\Autodesk\Advance Steel 2017\Shared\ConnectionTemplates verfügbaren festgelegten Anwenderanschlüsse an.

Im Anschlussvorlagen-Explorer haben Sie folgende Möglichkeiten:

• Navigieren zu Anwenderanschlüssen
• Anzeigen eines ausgewählten Anschlusses. Anzeigewerkzeuge sind für eine bessere Anzeige verfügbar.
• Auswählen eines Anwenderanschlusses und Erstellen im Modell

Der Anschlussvorlagen-Explorer bietet Sortieroptionen, mit denen Sie einen Anschluss problemlos finden können.

Der Zugriff erfolgt über die folgenden Befehle:

Werkzeugpalette Anwenderanschlüsse:

Befehlszeile: _AstM4UserTemplateConn
