Teilen oder Zusammenführen von Blechen

Teilen von Blechen an zwei Punkten

Sie können vorhandene rechteckige oder polygonale Advance-Bleche oder -Kantbleche an zwei Punkten in zwei Bleche teilen. Sie können auch eine Lücke zwischen den neuen Blechen festlegen. Alle Bearbeitungen der Bleche (z. B. Konturen) bleiben erhalten.

Anmerkung: Die Punkte müssen an den Blechkanten ausgewählt werden.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CommSeparatePlates

So teilen Sie ein Blech an zwei Punkten

1. Klicken Sie auf der Registerkarte Objekte , Gruppe Blech auf .
2. Wählen Sie das zu teilende Blech aus.
3. Wählen Sie auf der Blechkante den ersten Punkt der Teilungslinie.
4. Wählen Sie auf der anderen Blechkante den zweiten Punkt der Teilungslinie.

• Das Blech wird geteilt.

So teilen Sie ein Blech an zwei Punkten mit Lücke

1. Klicken Sie auf der Registerkarte Objekte , Gruppe Blech auf .
2. Wählen Sie das zu teilende Blech aus.
3. Geben Sie in der Befehlszeile G (Gap = Lücke) ein und drücken Sie die <Eingabetaste>.
4. Geben Sie einen Wert für die Lücke zwischen den Blechen ein und drücken Sie die <Eingabetaste >.
5. Wählen Sie auf der Blechkante den ersten Punkt der Teilungslinie.
6. Wählen Sie auf der anderen Blechkante den zweiten Punkt der Teilungslinie.

• Das Blech wird geteilt.

So teilen Sie ein Element eines Kantblechs

1. Klicken Sie auf der Registerkarte Objekte , Gruppe Blech auf .
2. Wählen Sie das zu teilende Blech aus.
3. Wählen Sie auf der Blechverbindung den ersten Punkt der Teilungslinie.
4. Wählen Sie auf einer Blechkante den zweiten Punkt der Teilungslinie.

• Das ausgewählte Element des Kantblechs wird geteilt. Zwei verschiedene Verbindungen werden auf der Kante des Blechs platziert.

Teilen von Blechen mit Polylinien

Sie können vorhandene Bleche an Polylinien in zwei oder mehrere Bleche teilen. Sie können auch eine Lücke zwischen den neuen Blechen festlegen. Alle Bearbeitungen der Platte (z. B. Konturen) bleiben erhalten.

Anmerkung: Die Teilungslinien müssen das Blech durchkreuzen.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CommSeparatePlates

So teilen Sie ein Blech an Linien

1. Fügen Sie die Polylinie(n) an der Teilungsposition zum vorhandenen Blech hinzu.
2. Klicken Sie auf der Registerkarte Objekte , Gruppe Bleche auf .
3. Wählen Sie die zu teilenden Bleche aus und drücken Sie die <Eingabetaste>.
4. Wählen Sie eine oder mehrere Polylinie(n) aus und drücken Sie die <Eingabetaste>.

Die Bleche werden geteilt.

So teilen Sie ein Blech mit Lücke an Linien

1. Fügen Sie die Polylinie(n) an der Teilungsposition zum vorhandenen Blech hinzu.
2. Klicken Sie auf der Registerkarte Objekte, Gruppe Bleche auf .
3. Wählen Sie die zu teilenden Bleche aus und drücken Sie die <Eingabetaste>.
4. Geben Sie in der Befehlszeile G (Gap = Lücke) ein und drücken Sie die <Eingabetaste>.
5. Geben Sie einen Wert für die Lücke zwischen den Blechen ein und drücken Sie die <Eingabetaste >.
6. Wählen Sie eine oder mehrere Polylinie(n) aus und drücken Sie die <Eingabetaste>.

• Die Bleche werden geteilt.

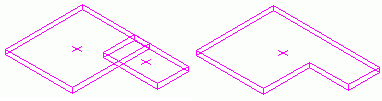

Zusammenführen von Blechen

Sie können zwei oder mehrere Advance-Bleche zu einem Blech zusammenführen. Sie können sich überschneiden, aber eine Lücke zwischen den Blechen ist nicht zulässig.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Bleche:

Befehlszeile: _AstM4CommMergePlate

So führen Sie Bleche zusammen

1. Klicken Sie auf der Registerkarte Objekte, Gruppe Bleche auf .
2. Wählen Sie die zusammenzuführenden Bleche aus und drücken Sie die <Eingabetaste>.

• Die Bleche werden zu einem Blech zusammengeführt.
