Mit diesem Werkzeug können Sie alle (polygonalen) Konturen aus einem Blech schneiden. Sie können sowohl als innere als auch als äußere Konturen zugewiesen werden. Die Verarbeitung wird definiert, indem Sie mehrere Punkte eingeben.
So greifen Sie auf den Befehl zu
Werkzeugpalette Bearbeitungen:
Befehlszeile: _AstM4PlateInnerContour POLYGONE
So erstellen Sie eine polygonale Kontur mit geraden Segmenten
-
Bearbeitungen
Werkzeugpalette: Klicken Sie auf. - Wählen Sie ein Blech für die Verarbeitung.
- Wählen Sie den ersten Punkt der Kontur.
- Wählen Sie die Eckpunkte der Kontur nacheinander aus.
- Drücken Sie die Eingabetaste oder geben Sie C (Schließen) ein, um die Kontur zu schließen.
- Die polygonale Kontur wird erstellt.

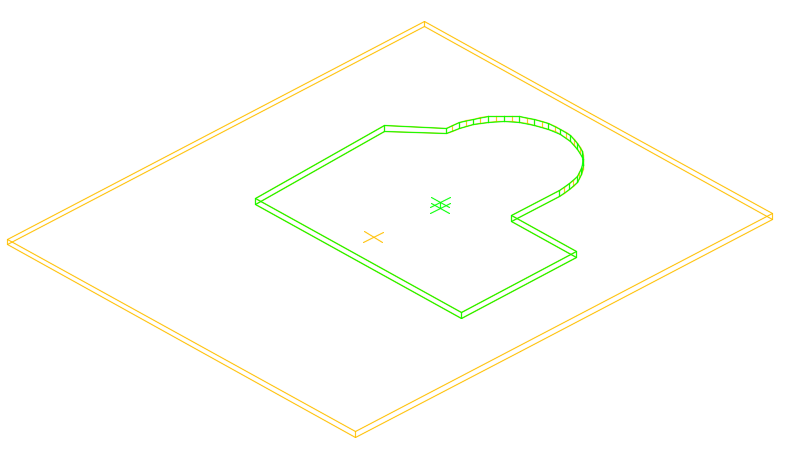

So erstellen Sie eine polygonale Kontur mit einer Kombination aus Geraden- und Bogenprofilen
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie ein Blech für die Verarbeitung.
-
Wählen Sie den ersten Punkt der Kontur.
- Um in den Bogenmodus zu wechseln, geben Sie A (Bogen) ein und drücken Sie die Eingabetaste. Um weitere Bogensegmente zu erstellen, wählen Sie nacheinander ihre Endpunkte.
- Um Bogen durch drei Punkte zu zeichnen, geben Sie S (zweiter Punkt) ein und drücken Sie die Eingabetaste.
- Um in den Linienmodus zu wechseln, geben Sie L (Linie) ein und drücken Sie die Eingabetaste.
- Legen Sie ggf. zusätzliche Kontursegmente fest.
- Drücken Sie die Eingabetaste oder geben Sie C (Schließen) ein, um die Kontur zu schließen.
Die polygonale Kontur wird erstellt.
So erstellen Sie eine Polygonkontur aus einer Polylinie
- Zeichnen Sie in der Blechebene die polygonale Kontur, die Sie aus dem Blech ausschneiden wollen.
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie das Blech aus.
- Geben Sie in die Befehlszeile P ein und drücken Sie die Eingabetaste.
- Wählen Sie die Polylinie aus und drücken Sie die Eingabetaste.
- Die Kontur wird erstellt.
