Zeigt die Liste der Kollisionen in Trägern, Blechen und Schrauben für ein gesamtes Modell oder einen Auswahlsatz an.
Die Kollisionen werden mit fortlaufenden Indexnummern nummeriert. Für jede Kollision werden die beteiligten Elemente und die Koordinaten mit Bezug auf das Weltkoordinatensystem aufgeführt.

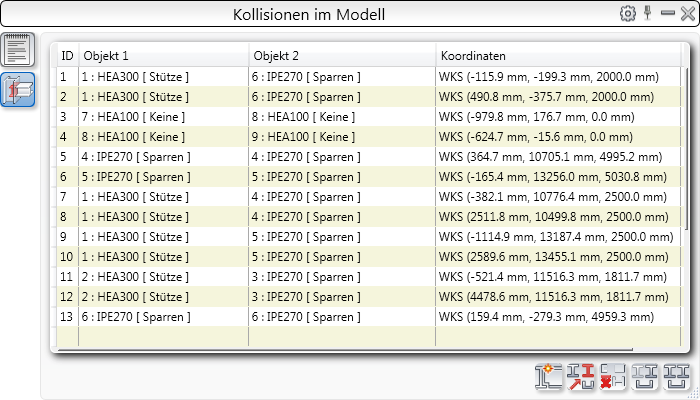

Die Liste der Kollisionen
Für jede gefundene Kollision werden die folgenden Informationen angezeigt:
- Indexnummer
- Bauteilnummer des ersten an der Kollision beteiligten Elements: Profilgröße: Modellrolle
- Bauteilnummer des zweiten an der Kollision beteiligten Elements: Profilgröße: Modellrolle
- Koordinaten des Mittelpunkts vom Kollisionskörper
- Kollisionsvolumen
Anmerkung:

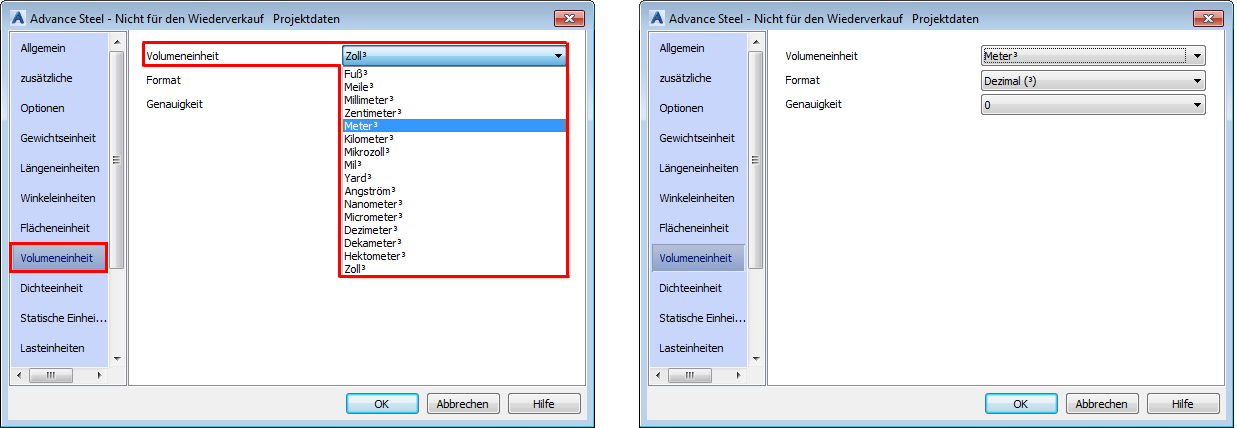

- Sie können die Volumeneinheiten auf dieselbe Weise wie andere Einheiten konfigurieren: Registerkarte Start > Gruppe Einstellungen >
(Projekteinstellungen).
- Wechseln Sie im Fenster Projektdaten zu Volumeneinheiten.

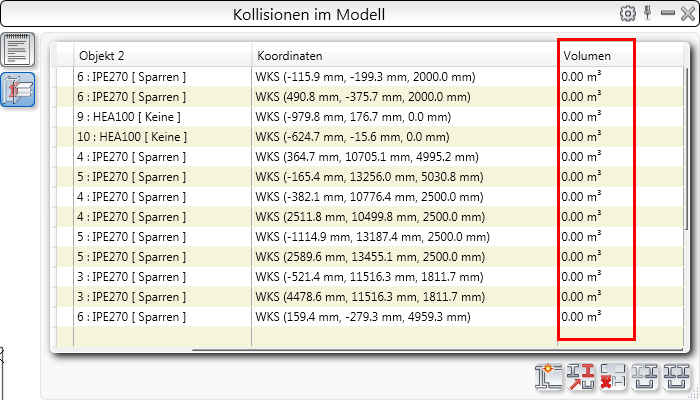

Die konfigurierten Volumeneinheiten werden in den Ergebnissen unter Kollisionen im Modell angezeigt.
Wenn Sie auf eine Zeile doppelklicken, die einer Kollision entspricht, wird der Kollisionskörper direkt vergrößert.
Der Werkzeugkasten
| Symbol | Beschreibung |
|
Zeigt einen roten Pfeil an, der die Position der Kollisionskörper angibt. |
|
Deaktiviert die Kollisionskörper und den Markierungspfeil. |
|
Ignoriert die ausgewählte Kollision. Die Kollision wird aus der Liste entfernt. |
|
Zeigt die Liste aller Kollisionen erneut an. |
