Bricks

Bricks sind ähnlich wie Verbindungen. Jeder erstellt nur ein oder zwei grundlegende Elemente, die von Konstruktionsregeln gesteuert werden.

Info

Ähnlich wie Verbindungen werden auch Bricks mit all ihren Teilen und Verbindungsobjekten in einem einzigen Vorgang erstellt. Gleichzeitig wird zwischen den Bricks und den verbundenen Elementen eine logische Verbindung hergestellt.

Die Bricks sind in der Werkzeugpalette Anwenderanschlüsse gruppiert.

Um einen Brick hinzuzufügen, wählen Sie das gewünschte Element aus der Werkzeugpalette Anwenderanschlüsse und anschließend die Elemente aus, die verbunden werden sollen. Sie können die Eigenschaften der erstellten Elemente mithilfe des Dialogfelds Brick-Eigenschaften ändern.

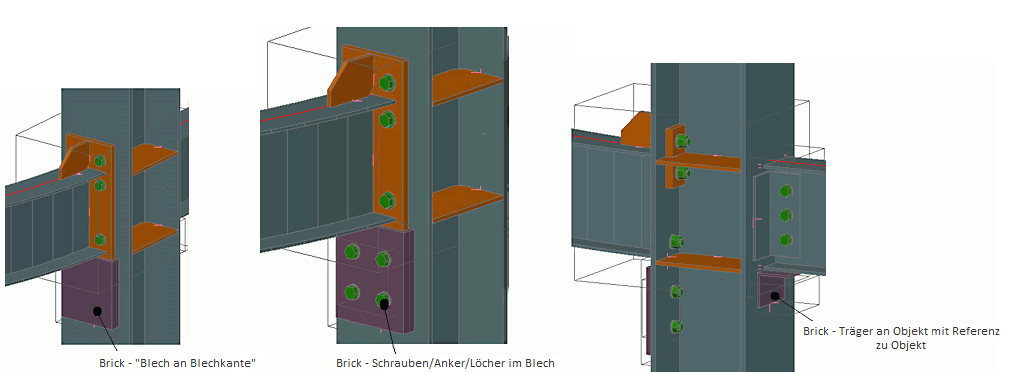

Beispiele für Bricks:

Anmerkung: Es ist nicht erforderlich, das BKS und CAD-Hilfslinien zum Hinzufügen von Blechen, Schrauben und Kopfbolzen zu verwenden, da sich Bricks an andere Profilgrößen und -positionen anpassen.

Schrauben auf Risslinienschnittpunkt erstellen

Dieses Werkzeug fügt Schrauben auf der Risslinie sich kreuzender Träger ein. Die Träger können in einem beliebigen Winkel geschnitten werden. Wenn sich der Winkel zwischen zwei Trägern ändert, werden die Schrauben ebenfalls geändert.

So erstellen Sie Schrauben auf einem Risslinienschnittpunkt

1. Wählen Sie, falls erforderlich, einen geeigneten Anzeigetyp. Verwenden Sie beispielsweise für Träger den Anzeigetyp Exakt , wenn das Bohrbild auf der Risslinie eingefügt wird.
2. Werkzeugpalette Anwenderanschlüsse: Klicken Sie auf .
3. Wählen Sie einen Hauptträger aus und drücken Sie die Eingabetaste.
4. Wählen Sie den anderen Träger aus und drücken Sie die Eingabetaste.

• Das Dialogfeld Eigenschaften wird geöffnet. Hier können Sie die Schrauben und die Position ändern.
