Der ausgewählte Querschnitt wird an einer Systemlinie erstellt.
Trägerachsen

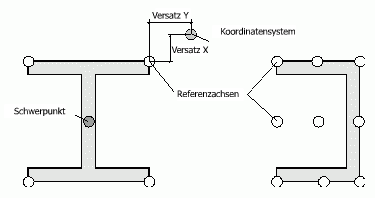

Für Trägerlänge und -platzierung werden drei verschiedene Objektachsen-Typen verwendet:- Einfügungsachse (Systemlinie) - Dies ist eine Achse mit zwei Punkten und einer Zuordnung zum Träger.
- Referenzachsen - Diese sind bedeutsame spezifische Achsen für Profile wie Randlinien oder Mittellinien.
- Schwerpunktachse - Dies ist der Schwerpunkt des Querschnitts. Nicht alle Querschnitte weisen diese Linien auf (z. B. C-förmige Profile).
Die standardmäßige Einfügeachse (Systemlinie) eines Trägers liegt im Schwerpunkt.
Erstellen von einfachen Querschnitten
Sie können einfache Querschnitte erstellen, indem Sie einen Start- und einen Endpunkt entsprechend dem aktuellen Koordinatensystem eingeben. Das aktuelle Benutzerkoordinatensystem (BKS) bestimmt die Position der Querschnitt-Hauptachsen: Der Trägersteg verläuft in Z-Richtung des BKS. In anderen Worten: Die Oberseite des Querschnitts liegt in Z-Richtung.
Um einen einfachen Querschnitt zu erstellen, verwenden Sie den Flyout Querschnittsklassen in der Gruppe Träger auf der Multifunktionsleisten-Registerkarte Objekte .
Darüber hinaus können Sie benutzerdefinierte Querschnitte erstellen und diese in einer Bibliothek speichern. Weitere Informationen finden Sie unter Benutzerdefinierte Querschnitte.
