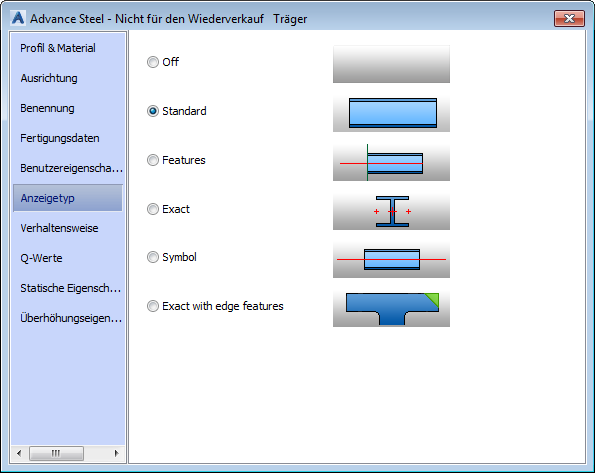

Registerkarte Anzeigetyp

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie den Darstellungstyp des Trägers auswählen.

Ein Advance-Träger kann in fünf Darstellungsstilen angezeigt werden:

Anzeigetyp	Träger	Beschreibung
Standard		Schnittkanten und Einfügeachsen des Trägers.
Bearbeitungen		Schnittkanten und Verarbeitungsobjekte.
Exakt		Schnittkanten und Risslinien, Kreuze an den Endpunkten der Einfügeachse und vier Referenzpunkte in der Start- und Endebene.
Symbol		Einfügeachse und ein kleiner Teil des Trägers in der Mitte.
Exakt mit Kantenbearbeitung		Schnittkanten und Kantenbearbeitungsobjekte.

In jedem Darstellungstyp bietet der Träger unterschiedliche Griffpunkte:

Anzeigetyp	Träger	Beschreibung
Standard		Endpunkt der Einfügeachse, Referenzpunkt in Trägermitte.
Bearbeitungen		Griffpunkte zum Ändern der Verarbeitung.
Exakt		Referenz- und Eckpunkte des Trägers.
Symbol		Siehe Darstellungstyp Standard.
