Sie können die Achsen einer Achsengruppe bis zu anderen Objekten verlängern. Diese Objekte können andere Raster sowie AutoCAD®-Objekte (z. B. Linien, Kreise, Polylinien usw.) sein. Die einzelnen Achsen werden am ausgewählten Ende verkürzt. Sie können mehrere andere Objekte als Umgrenzungsobjekte auswählen. In diesem Fall können Sie die einzelnen Achsen zwischen ihnen, falls erforderlich, anpassen.
So greifen Sie auf den Befehl zu
Multifunktionsleiste: Objekte > Raster
:
Befehlszeile: _AstM4CommGridExtend
So verlängern Sie die Achsengruppe
- Auf der Registerkarte
Objekte
, Gruppe
Raster
: Klicken Sie auf .
- Wählen Sie das Umgrenzungsobjekt aus und drücken Sie die Eingabetaste.
- Klicken Sie auf die zu verlängernde Achse am gewünschten Endpunkt und drücken Sie die Eingabetaste.
- Die ausgewählte Achse wird bis zum ausgewählten Ende verlängert.
Anmerkung: Die Achsen können jeweils einzeln verlängert werden. Drücken Sie die Eingabetaste, nachdem Sie jede einzelne Achse ausgewählt haben. Die Verlängerung wird sofort sichtbar. - Drücken Sie die EINGABETASTE, um den Vorgang zu beenden.

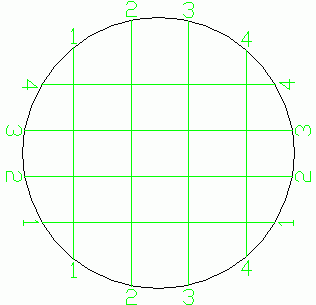

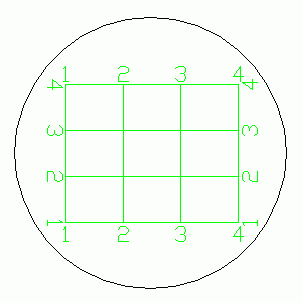

Beispiel:
