Die Registerkarten in den Verbindungsdialogfeldern sind von der Art der Verbindung abhängig.
In den meisten Dialogfeldern gibt es allgemeine Registerkarten wie Eigenschaften, Bibliotheken und Schrauben.
- Registerkarte Q-Werte
- Registerkarte Bibliothek
- Registerkarte Schrauben

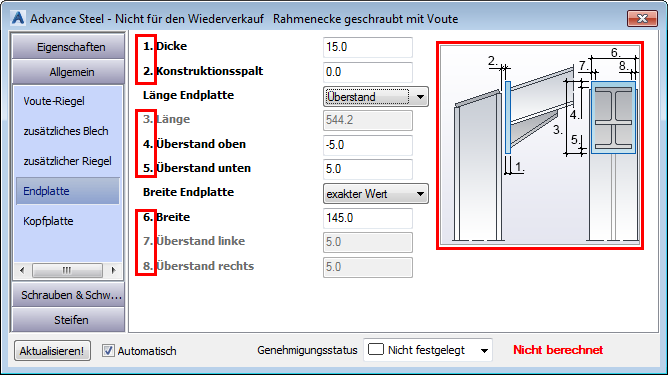

Die anderen Registerkarten enthalten grafische Erklärungen der verfügbaren Parameter. Die Nummern in den Skizzen entsprechen den Informationseingabefeldern.
- ein Kontrollkästchen für die automatische Aktualisierung der Verbindung, wenn einzelne Träger geändert werden. Es gibt zudem eine Schaltfläche für die manuelle Aktualisierung.
- ein Dropdown-Feld Genehmigung für die Verbindung mit verschiedenen Farben für die einzelnen Status.

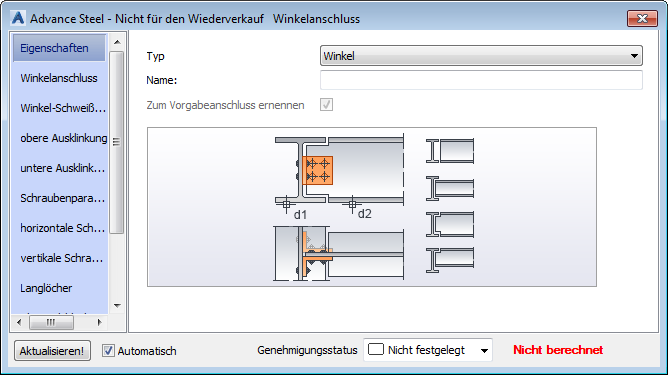

Registerkarte Q-Werte
Zeigt eine Liste gespeicherter Parameter für die Verbindung an.
DIN
Enthält die verfügbaren Verbindungstypen. Die grafische Darstellung ändert sich entsprechend dem ausgewählten Typ.
Name
Zeigt den Namen der Verbindungsgruppe an. Der Name kann nur für die Master-Verbindung einer Gruppe festgelegt werden.
Zum Vorgabeanschluss ernennen
Diese Option ist nur für abhängige Verbindungen innerhalb einer Gruppe verfügbar.
Ist diese Option aktiviert, wird die aktuelle Verbindung zur Vorgabe (zum Master) der Verbindungsgruppe, sodass alle Eigenschaften aus dem Verbindungsdialog geändert werden können.
Registerkarte Bibliothek
Zeigt eine Liste gespeicherter Parameter für die Verbindung an.
Werte übernehmen
Speichert alle Verbindungsparameter, die im Dialogfeld Verbindungseigenschaften festgelegt wurden. Es wird eine neue Zeile zur Tabelle hinzugefügt.
Bearbeiten
Zeigt den Inhalt der Bibliothek in einem neuen Dialogfeld im Bearbeitungsmodus an.
Tabelle
Die Tabelle enthält Spalten für jeden Parameter innerhalb der Verbindung. Jede Zeile in der Tabelle entspricht einer gespeicherten Verbindung. Klicken Sie zum Anwenden einer gespeicherten Verbindung auf die entsprechende Zeile in der Registerkarte Bibliothek.
Registerkarte Schrauben
Gibt die Schraubenparameter an.
Normalerweise können die folgenden Parameter festgelegt werden:
Durchmesser
Definiert den Schraubendurchmesser. Der Durchmesser wird aus einer Dropdown-Liste ausgewählt.
DIN
Definiert den Schraubentyp. Der Schraubentyp wird aus einer Dropdown-Liste ausgewählt.
Festigkeit
Definiert die Stahlsorte.
Baugruppe
Jede Schraubenart besteht aus einer bestimmten Kombinationen aus Schraube und Mutter (zum Beispiel Standard oder Mutter und zwei Scheiben). Die Dropdown-Liste zeigt die gültigen Optionen an.
