Ermöglicht das Erstellen einer Ebene oberhalb oder unterhalb eines Gebäudes und das Festlegen der Parameter.
Befehlszugriff
So erstellen Sie eine neue Ebene
- Wechseln Sie zu Registerkarte
Start
> Gruppe
Projekt
>
Projekt-Explorer
:

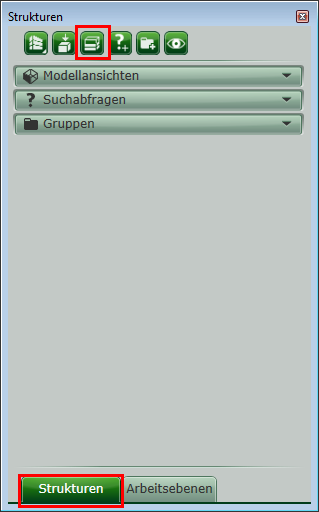

- Klicken Sie im
Projekt-Explorer
>
Strukturen
auf:
Dialogfeld
Diese Schaltflächen werden verwendet, um die Erstellungsmethode auszuwählen. Durch Ändern der Auswahl ändern sich das Bild und die unteren Steuerelemente.
Eine Ebene über dem Gebäude hinzufügen
Erstellt eine Ebene oberhalb des Gebäudes.
Eine Ebene unter dem Gebäude hinzufügen
Erstellt eine Ebene unterhalb des Gebäudes.
Name
Der Name der aktuellen Ebene.
Höhe über NN
Definiert die Höhe der aktuellen Ebene. Die Höhe ist der Abstand von der Hauptarbeitsebene zum Ursprung des WKS.
Auch negative Werte sind zulässig.
Höhe
Definiert die Höhe der aktuellen Ebene. Die Höhe ist der Abstand zwischen der Hauptarbeitsebene zur Grundarbeitsebene.
- Der Wert muss positiv sein.
- Die Höhe der Ebene, die als Referenz verwendet wird (die oberste Ebene).
Ist leer und deaktiviert, wenn eine Basisebene nicht angegeben ist.
Basisebene
Wählen Sie die Ebene, die als Referenz für die aktuelle Ebene verwendet werden soll. Die Liste enthält alle Ebenen des aktuellen Gebäudes in der gleichen Reihenfolge wie im Projekt-Explorer .
Ein Ändern der Basisebene ändert nicht die Strukturobjekte, die zurzeit mit der Ebene verbunden sind.
