Eigenschaften rechteckiger Konturen

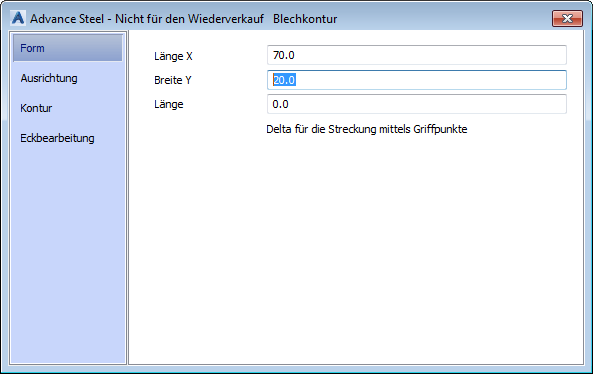

Registerkarte Form
Verwenden Sie die Parameter auf dieser Registerkarte, um die Größe der rechteckigen Kontur zu ändern.
- Breite X
Definiert die Länge der Kontur entlang dem ersten ausgewählten Rand des Blechs.
- Länge Y
Definiert die Länge der Kontur entlang dem nächsten Rand des Blechs.
- Länge
Definiert das Inkrement (den Rastersprung) beim Ändern von Breite und Länge der rechteckigen Verarbeitung über Griffpunkte.

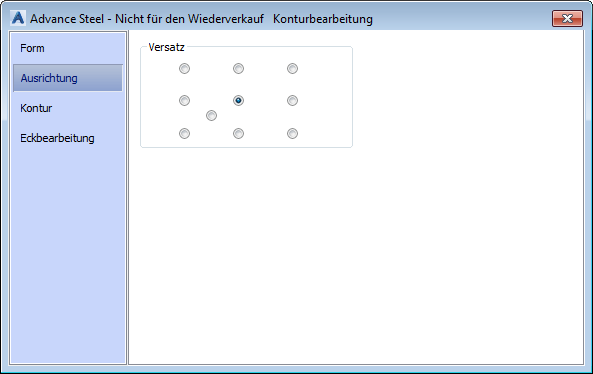

Registerkarte Platzierung
Verwenden Sie die Parameter dieser Registerkarte, um die Verarbeitung relativ zum Referenzpunkt zu verschieben.
Sie können der Bearbeitung einen Referenzpunkt zuweisen. Wenn die Länge und Breite (oder bei einer kreisförmigen Kontur: der Radius) auf der Registerkarte Form geändert werden, behält dieser Punkt seine Position bei. Wenn sich der Referenzpunkt in der Mitte befindet, ändert sich die Länge oder Breite von der Mitte aus.

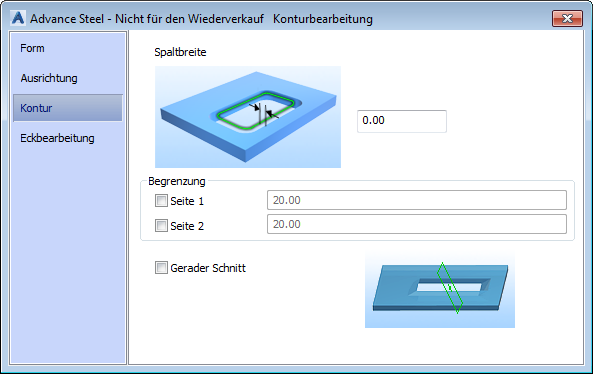

Registerkarte Kontur
Sie können die Parameter auf dieser Registerkarte zum Anpassen der Kontur verwenden.
- Spaltbreite

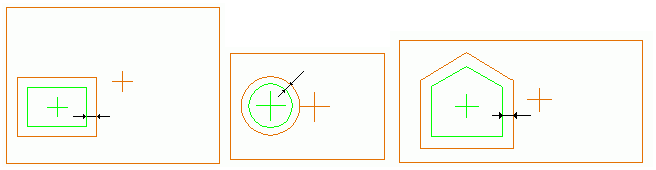

Definiert den Abstand zwischen dem Verarbeitungsobjekt (grüne Kontur) und der Kontur. Dies ändert die Größe des Konturschnitts.

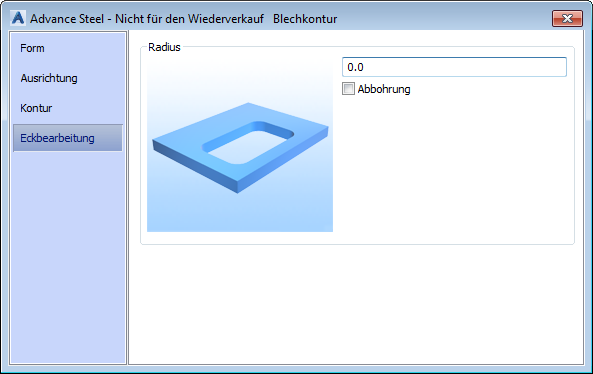

Eckbearbeitung
Mithilfe dieser Registerkarte können Sie den Radiuswert der Ecken anpassen.
- Radius

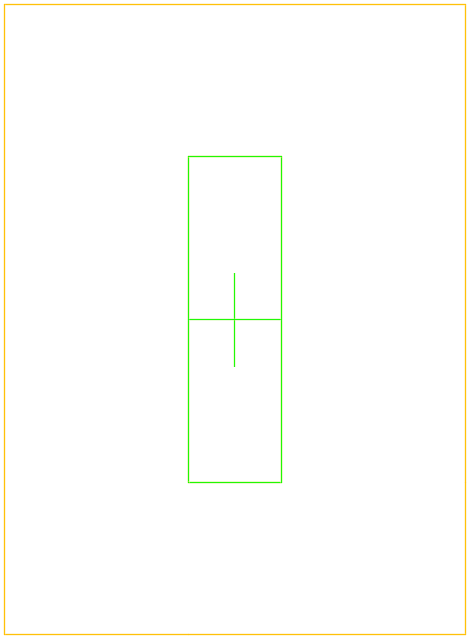

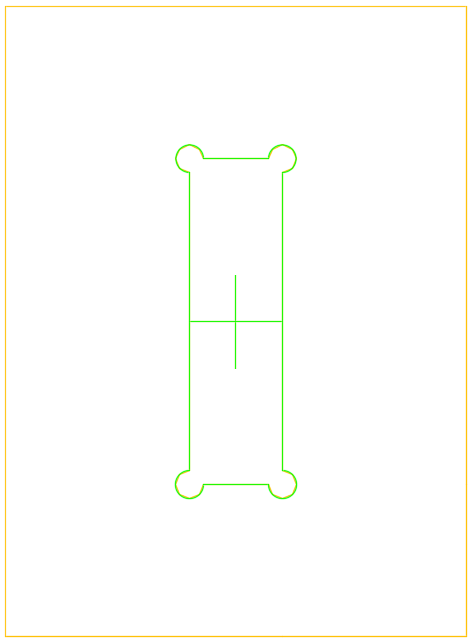

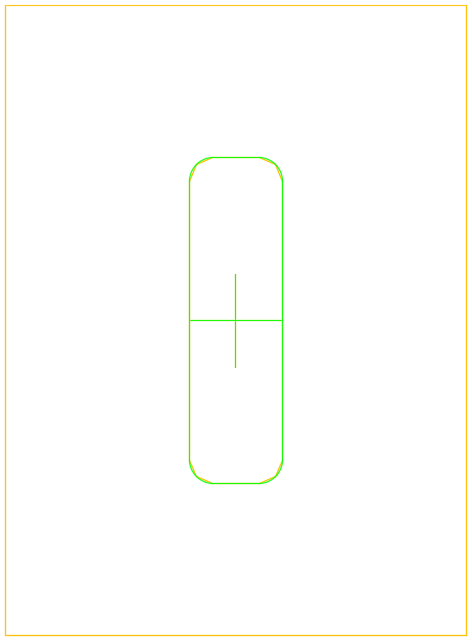

| Radius = 0.00 | Radius = 5.00 | Radius = 3.00 (Abbohrung) |
|
|
|
Kreisförmige Kontur

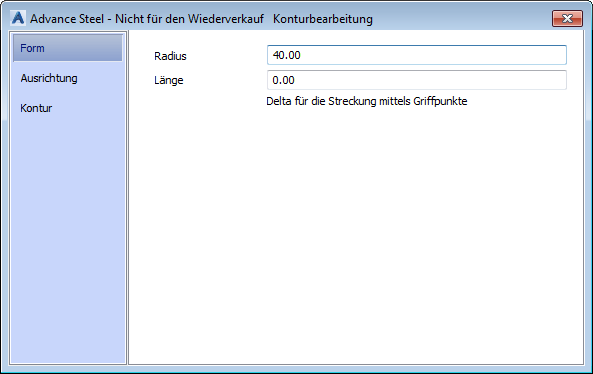

Registerkarte Form
Verwenden Sie die Parameter auf dieser Registerkarte, um die Größe der kreisförmigen Kontur zu ändern.
- Radius
Definiert den Radius der kreisförmigen Verarbeitung (grüne Kontur).
- Länge
Definiert das Längeninkrement (den Rastersprung) beim Ändern der Länge über die Griffe.

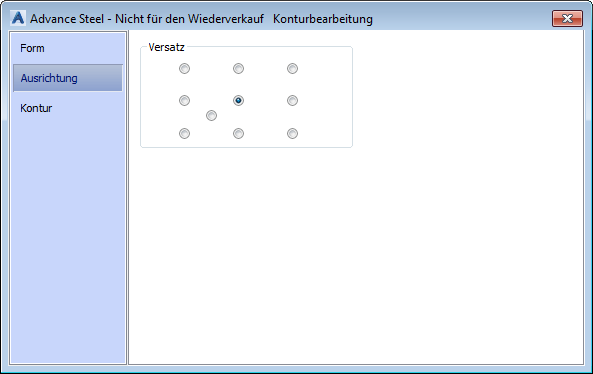

Registerkarte Platzierung
Verwenden Sie die Parameter dieser Registerkarte, um die Verarbeitung relativ zum Referenzpunkt zu verschieben.
Ein Referenzpunkt kann der Verarbeitung zugewiesen werden. Wenn die Länge und Breite (oder in einer kreisförmigen Kontur: der Radius) auf der Registerkarte Form geändert werden, behält dieser Punkt seine Position bei. Wenn sich der Referenzpunkt in der Mitte befindet, ändern sich Länge oder Breite von der Mitte her.
