Zeigt alle Standardverbindungen an, die in Advance Steel verfügbar sind. Die Verbindungen werden entsprechend dem Typ der verbundenen Elemente klassifiziert.
Im Verbindungsmanager können Sie:
- Nach Advance Steel-Verbindungen suchen
- Eine Vorschau für die ausgewählte Verbindung anzeigen und dann die entsprechende Verbindung erstellen
- Häufig verwendete Verbindungen in einer eigenen Kategorie zusammenfassen
Zugreifen auf den Verbindungsmanager
So greifen Sie auf den Befehl zu
Multifunktionsleiste:
- Start > Erweiterte Modellierung
- Erweiterte Modellierung > Anschlüsse
Befehlszeile: _AstorShowGrPalette ConnectionVaultData
- Das Design Center-Fenster wird angezeigt.

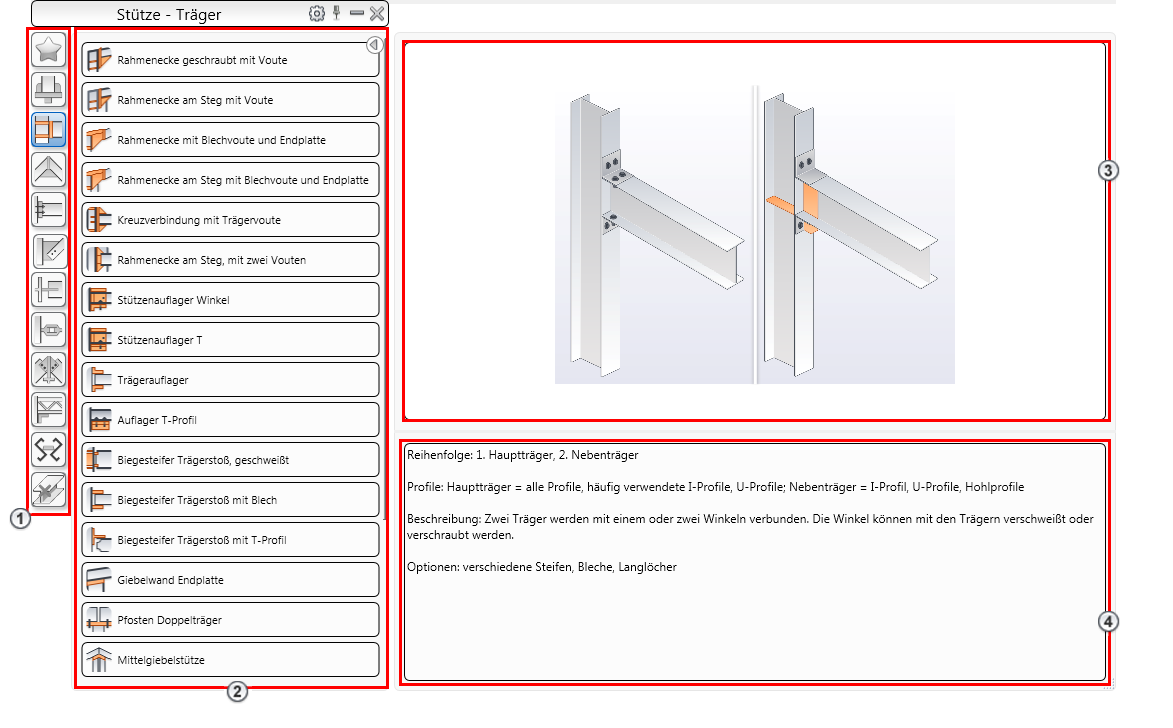

Das Verbindungsmanager-Fenster
Verwenden Sie die Schaltflächen auf der linken Seite, um die in einer Kategorie zusammengefassten Verbindungen anzuzeigen. Wenn Sie den Mauszeiger über eine Verbindung aus der Liste bewegen, wird eine grafische Darstellung der ausgewählten Verbindung und eine kurze Beschreibung angezeigt.
Sie können den Verbindungsmanager in der Größe ändern, fixieren und verankern.
Wie bei der Werkzeugpalette können Sie das Rollover-Verhalten steuern und die Darstellung anpassen.
|
|
Verbindungskategorien |
|
Liste der in der Kategorie enthaltenen Verbindungen |
|
|
Verbindungsvorschau – zeichnerische Darstellung |
|
|
Verbindungsbeschreibung |
