Bohrbilder für alle vier Verbindungstypen (Schrauben, Anker, Löcher und Kopfbolzen) werden mithilfe derselben Befehle erstellt.

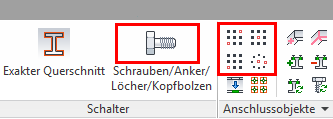

Auf der Registerkarte Objekte steht eine Schaltfläche zum Wechseln zwischen den Objekttypen zur Verfügung. Die Werkzeuge zum Erstellen der Bohrbilder für Schrauben, Löcher und Kopfbolzen befinden sich auf der Registerkarte Objekte in der Gruppe Anschlussobjekte .

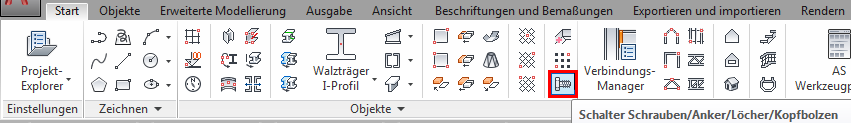

Für einen schnelleren Zugriff ist diese Funktion auch auf der Registerkarte Start verfügbar.
|
Symbol |
Objekt |
|
Schrauben |
|
Anker |
|
Bohrungen |
|
Kopfbolzen |
Bohrbilder für Schrauben/Löcher/Anker/Kopfbolzen werden immer in einem vordefinierten Bereich mit einem bestimmten Erstellungspunkt oder auf Risslinien erstellt. Die folgenden Optionen sind verfügbar:
- Rechteckiger Bereich, begrenzt durch diagonal gegenüberliegende Eckpunkte
- Rechteckiger Bereich, unbegrenzt, ausgehend von Eckpunkt
- Rechteckiger Bereich, unbegrenzt, ausgehend von Mittelpunkt
- Kreisförmiger Bereich, ausgehend von Mittelpunkt
