Info zu Anwenderanschlüssen

In der Praxis gibt es Situationen, in denen es nicht möglich ist, eine Verbindung aus dem Verbindungs-Manager zu verwenden. Diese Situation ist jedoch eventuell kein Einzelfall und Sie könnten die betreffende Konfiguration mehrmals erneut benötigen. Interaktive Anwenderanschlüsse mit dem gewünschten Satz an verbindenden Objekten können definiert werden.

Obwohl Anwenderanschlüsse kein Teil des Advance Steel Verbindungs-Managers sind, können sie gespeichert und wiederverwendet werden.

Modellieren des Anwenderanschlusses

Ein Anwenderanschluss ist eine benutzerdefinierte Kombination von verschiedenen grundlegenden Elementen, die einzeln oder als Bricks für eine Verbindung mit einem, zwei oder drei Profilen gezeichnet werden.

Zum Erstellen einer Anwenderanschlussvorlage müssen Sie sowohl die Elemente modellieren, die durch den Anschluss verbunden werden sollen, als auch diejenigen, die vom Anschluss erstellt werden sollen. Sie können alle verfügbaren Modellierungsmethoden in Advance Steel verwenden:

• Einschließlich Verbindungen aus dem Verbindungs-Manager : Erstellen Sie die Standardverbindung und ändern Sie die Eigenschaften wie benötigt.
• Eine benutzerdefinierte Kombination der grundlegenden Elemente wie z. B. Träger, Bleche, Schrauben, Schweißnähte, Schnitte, Ausklinkungen, Schweißvorbereitungen usw.
• Bricks.

Bewährte Verfahren

Verwenden Sie beim Modellieren von Anwenderanschlüssen stets bewährte Verfahren, zum Beispiel:

• Gewährleisten, das Systemlinien aufeinandertreffen
• Zuweisen von Modellrollen für alle Teile
• Keine Positionierung der Teile

Anmerkung: Der Beispielanschluss muss in einer separaten Datei modelliert werden.

Definieren von Anwenderanschlüssen

Eine Definition von Anwenderanschlüssen enthält den Namen des Anschlusses, die verbundenen Elemente und die Auswahlreihenfolge, die verbindenden Elemente und (optional) die Position des Referenzpunkts für die Ausrichtung der Verbindung.

Sie können zum Definieren eines Anwenderanschlusses das Werkzeug Anschlussvorlage erzeugen aus der Werkzeugpalette Anwenderanschlüsse verwenden. Sobald ein Anwenderanschluss erstellt wurde, können Sie ihn in diesem oder einem anderen Modell verwenden.

So definieren Sie einen Anwenderanschluss:

• Modellieren Sie in einer neuen Zeichnung ein typisches Beispiel der Verbindung.
• Definieren Sie die Elemente als Anschlussvorlage mithilfe der Option Anschlussvorlage erzeugen.
• Speichern Sie die DWG-Datei, die den Anwenderanschluss enthält.
• Legen Sie die gespeicherte DWG-Datei unter \ProgramData\Autodesk\Advance Steel 2017\Shared\ConnectionTemplates ab.

Anmerkung: Nur Anschlussvorlagen, die im Ordner Anschlussvorlagen gespeichert sind, werden im Anschlussvorlagen-Explorer aufgelistet.

Definitionsmethoden

Folgende Definitionsmethoden stehen zur Verfügung:

• Ein Träger mit Ende: Dient zur Definition einer Verbindung am Ende eines Trägers (eine Fußplatte, eine Endplatte usw.).
• Ein Träger und Punkt: Dient zur Definition von Verbindungen, die an einem ausgewählten Punkt erstellt werden (z. B. Steifen, Verstärkungsbleche, Knotenbleche).

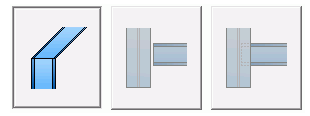

• Zwei Träger: Dient zum Definieren von Verbindungen zwischen zwei Trägern

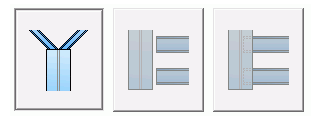

• Drei Träger: Die Verbindung wird für einen Hauptträger und zwei Diagonale oder für einen Hauptträger und zwei Nebenträger verwendet.

Anwenderanschlussobjekt

Alle Anschlusselemente und Definitionen im Anwenderanschluss werden mit einem blauen Begrenzungsrahmen (als Anschlussobjekt) dargestellt.

Mithilfe des blauen Rahmens können Sie den Anschluss zum Kopieren, Ändern oder Löschen auswählen.

Der Rahmen kann angezeigt werden, indem Sie in der Werkzeugpalette Schnelle Ansichten die Option Alle sichtbar wählen.

Anmerkung: Die Sichtbarkeit des Rahmens für die Anwenderanschlüsse wird über die Vorgabeeinstellung Box des Anwenderanschlusses anzeigen in den Management Tools gesteuert.
