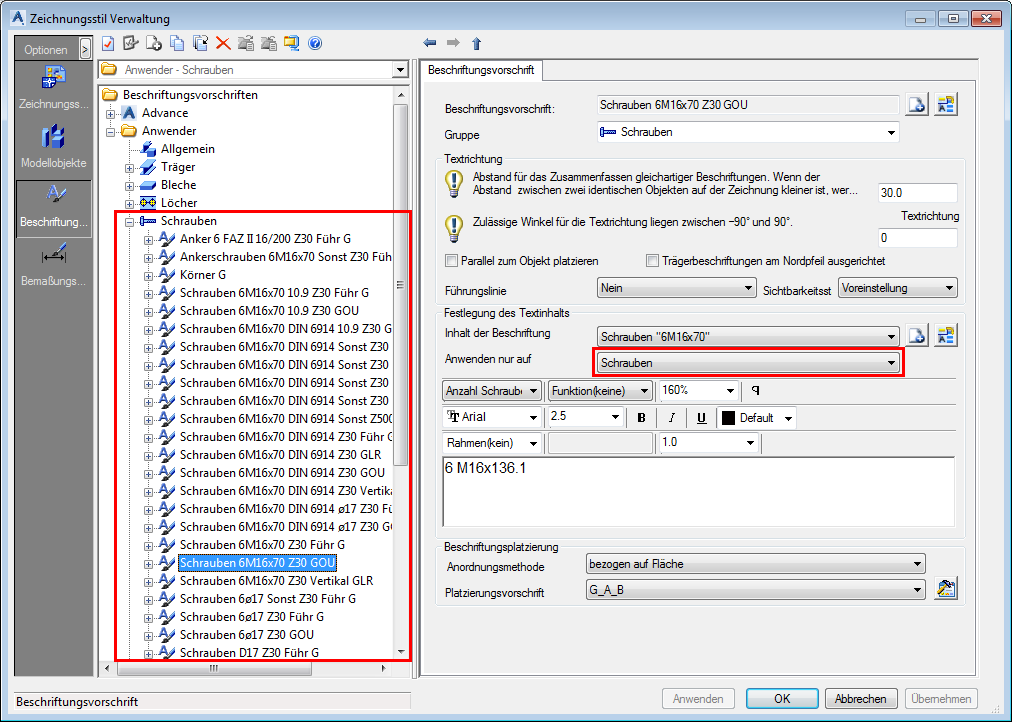

Eigenschaften für Beschriftungsvorschriften

Eine Beschriftungsvorschrift enthält Einstellungen für den Inhalt, das Layout und die Anordnung einer Beschriftung.

Hinzufügen/Umbenennen der Beschriftungsvorschrift

Die Liste der Beschriftungsvorschriften kann geändert werden. Neue Vorschriften können hinzugefügt und vorhandene Vorschriften können umbenannt werden.

Schaltfläche Funktion
Ermöglicht das Definieren einer neuen Beschriftungsvorschrift. Ein neues Element wird in die Liste eingefügt und über die Steuerelemente können Änderungen daran vorgenommen werden.
Ermöglicht das Umbenennen einer Beschriftungsvorschrift. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert.

Festlegen der Beschriftungsplatzierung

Die Beschriftungsplatzierung wird mithilfe der Optionen im Bereich Textrichtung festgelegt.

Parameter Beschreibung
Max. Entfernung
  • Kombiniert Beschriftungen so, dass der Abstand den Maximalen Abstand in Millimetern (oder Zoll) in der Zeichnung nicht übersteigt.
Textausrichtung
  • Legt die Textausrichtung im Referenzsystem fest. Ausrichtungen können zwischen -90 ° und 90 ° liegen.
Parallel zum Objekt platzieren
  • Wenn diese Option aktiviert ist, wird die Beschriftung parallel zum Objekt platziert.
Trägerbeschriftungen am Nordpfeil ausgerichtet
  • Konfiguriert die Beschriftungen so, dass die Ausrichtung der Elemente gezeigt wird, indem die Beschriftung so ausgerichtet wird, dass sie auf das Trägerende zeigt (basierend auf der Ausrichtung in der Werkstattzeichnung)
Definition der Führungslinie
  • Legt die Optionen zum Unterstreichen fest. Zwei Optionen sind verfügbar:

Nur unterstrichener Text

Festlegen des Textinhalts

Der Textinhalt kann über den Beschriftungs-Designer im Bereich Inhalt der Beschriftung festgelegt werden. Optionen für die Formatdefinition (Schriftart, Ränder, Farben usw.) sind ebenfalls verfügbar.

Festlegen der Beschriftungsplatzierung

Der Beschriftungstyp wird aus der Dropdown-Liste Beschriftungsinhalt ausgewählt. Die Liste der Beschriftungstypen kann geändert werden. Dabei können neue Typen hinzugefügt oder vorhandene Typen umbenannt werden.

Schaltfläche Funktion
Legen Sie einen neuen Beschriftungstyp fest. Ein neues Element wird in die Liste eingefügt und über die Steuerelemente können Änderungen daran vorgenommen werden.
Benennen Sie einen Beschriftungstyp um. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert.

Mit der Option Für Objekte verwendet wird angegeben, für welche Modellobjekte die Definition gilt. Diese Einstellung wirkt sich auf die Auswahl des Beschriftungsstils in der Strukturdarstellung nach Öffnen eines Zeichnungsstils aus.

Beispiel:

Für Schrauben listet die Option Für Objekte verwendet entweder Schraube oder Alle Objekte auf.

Festlegen des Beschriftungsformats

Wählen Sie eine Schriftart, Größe und Farbe. Optional kann der verwendete Text mit einer Umgrenzung versehen werden:

  • Wählen Sie eine Umgrenzung aus. Es sind vier Umgrenzungstypen verfügbar:

    Option Umgrenzung Beispiel
    Rechteckig
    Rechteckig mit Ausrundungen
    Sechseckig
    Kreisförmig
  • Legen Sie den Abstand der Umgrenzung zum Text fest.

Im Vorschaubereich wird der Text wie in der Zeichnung angezeigt. Der Vorschaubereich zeigt nur den Text, nicht jedoch die Formatierung an.

Eine Beschriftung enthält eine Kombination aus einzelnen Variablen und zusätzlichen Texten.

Klicken Sie auf Variable , um den Beschriftungsinhalt als Variable festzulegen.

Bedeutung Modellobjekte Variable
Profilname Träger %ProfName
Anzahl der Stäbe Träger %RodCount
Material Titel, Träger, Bleche, Schrauben, Kopfbolzen, Sonderteile %Material
Beschichtung Titel, Träger, Bleche, Schrauben, Kopfbolzen, Sonderteile %Coating
Benennung Titel, Träger, Bleche, Schrauben, Kopfbolzen, Sonderteile %Denotation
Positionsnummer Titel, Träger, Bleche, Sonderteile, NC %PosNum
Länge Titel, Träger, Bleche, Schrauben, Löcher, Kopfbolzen %Length
Breite Bleche %Width
Objekthöhe Bleche %Thickness
Schraubennorm Schrauben, Kopfbolzen %Norm
Schraubendurchmesser Schrauben, Löcher, Kopfbolzen %Diameter
Lochdurchmesser Schrauben %HoleDiameter
Anzahl der Schrauben Schraube, Löcher %BoltCount
Hauptteil Träger, Bleche, Sonderteile, NC %Assembly
Artikelnummer Träger, Bleche, Schrauben, Kopfbolzen, Sonderteile %ItemNumber
Vertikale Tiefe Löcher %SunkDepth
Andere Titel, Träger, Bleche, Schrauben, Sonderteile %Note
Einzelteilnummer Titel, Träger, Bleche, Sonderteile, NC %SinglePartPosNum
Hauptteilnummer Titel, Träger, Bleche, Sonderteile %MainPartPosNu
Lochtyp Löcher %Role
Gewinde (links/rechts) Löcher %Tapping
Schraubengarnitur Schrauben %Set
Kopfdurchmesser Löcher %HeadDiameter
Senkwinkel Löcher %Alpha_e
Externer Name 1 Träger, Bleche, Schrauben, Sonderteile %ExtName1
Externer Name 2 Träger, Bleche, Schrauben, Sonderteile %ExtName2
Externer Name 3 Träger, Bleche, Schrauben, Sonderteile %ExtName3
Externer Name 4 Träger, Bleche, Schrauben, Sonderteile %ExtName4
Menge Titel, Träger, Bleche, Sonderteile %Quantity
Name Titel, Träger, Bleche, Schrauben, Kopfbolzen, Sonderteile %Name
Position Titel, Träger, Bleche, Sonderteile %Position
Anzahl am Hauptteil Titel, Träger, Bleche, Sonderteile %MainPartQuantity
Maßstab Titel %Scale
Datum Titel %Date
US-Datum Titel %USDate
Zeit Titel %Time
Tag Titel %Day
Monat Titel %Month
Jahr Titel %Year
Stunde Titel %Hour
Minute Titel %Minute
ø-Zeichen Titel %%c
Sign % Titel %%%
Sign ° Titel %%d
Sign ± Titel %%p
User Attribute 1 Träger, Bleche, Sonderteile %UserAttr1
User Attribute 2 Träger, Bleche, Sonderteile %UserAttr2
User Attribute 3 Träger, Bleche, Sonderteile %UserAttr3
User Attribute 4 Träger, Bleche, Sonderteile %UserAttr4
User Attribute 5 Träger, Bleche, Sonderteile %UserAttr5
User Attribute 6 Träger, Bleche, Sonderteile %UserAttr6
User Attribute 7 Träger, Bleche, Sonderteile %UserAttr7
User Attribute 8 Träger, Bleche, Sonderteile %UserAttr8
User Attribute 9 Träger, Bleche, Sonderteile %UserAttr9
User Attribute 10 Träger, Bleche, Sonderteile %UserAttr10
Modellrolle Träger, Bleche, Schrauben, Sonderteile %Role
Hauptteillänge Titel, Träger, Bleche, Sonderteile %AssemblyLength
Flanschdicke Titel, Träger, Bleche, Sonderteile %FlangeThickness
Stegdicke Titel, Träger, Bleche, Sonderteile %WebThickness
Achsenlänge Titel, Träger %AxisLength

Spezielle Symbole können mithilfe von ASCII-Codes eingefügt werden. Zum Einfügen eines Symbols muss bei gedrückter Alt-Taste eine Kombination von Zahlen eingegeben werden.

Symbol ¢ µ ½ ± ¼
Code 155 230 171 241 172
Achtung: Diese Codes gelten nur, wenn die Standardschrift verwendet wird. Wenn Sie über die Formatierung #Font eine andere Schriftart verwenden, erhalten Sie mit demselben Code andere Symbole. Dies gilt auch für andere spezielle Symbole.

Die verfügbaren Symbole finden Sie in der Windows-Zeichentabelle, die Sie über das Windows-Startmenü (Start - Programme - Zubehör - System - Zeichentabelle) aufrufen können.

Festlegen der Beschriftungsanordnung

  • Wählen Sie eine Anordnungsmethode. Zwei Optionen sind verfügbar:
Anordnungsmethode Beschreibung
Basierend auf Winkeln

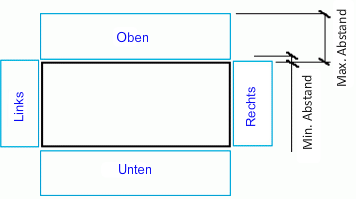

Basierend auf Bereichen
  • Wählen Sie eine Anordnungsmethode aus der Liste. Klicken Sie zum Konfigurieren einer Anordnungsmethode auf Festlegen .

Ändern der Anordnungsmethode

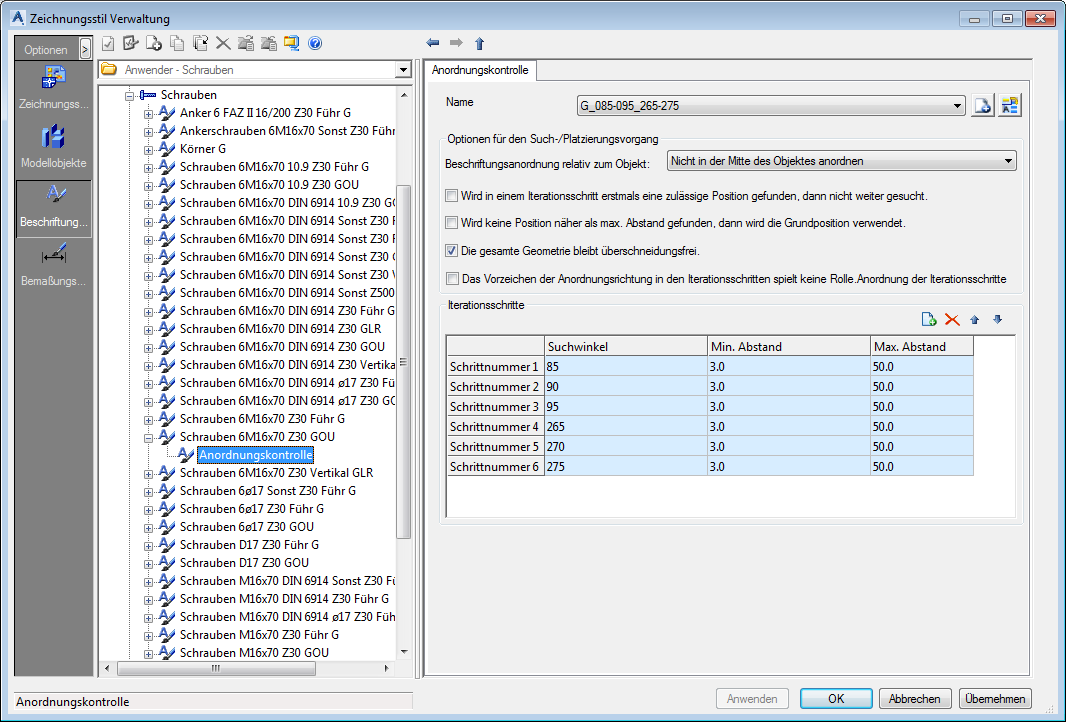

Abbildung 56: Platzierungsvorschrift

Wählen Sie aus der Liste eine Regel zum Platzieren von Beschriftungen. Die bestehenden Regeln können umbenannt und neue Regeln können hinzugefügt werden.

Die Namen der Regeln enthalten den gesuchten Winkelbereich.

Schaltfläche Funktion
Definieren eines neuen Beschriftungstyps
Umbenennen eines Beschriftungstyps

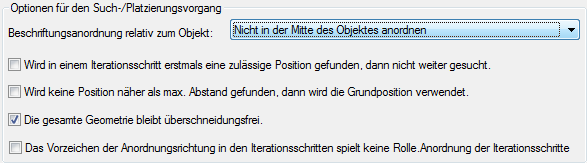

Anordnung auf der Zeichnung

  1. Wenn in den sich wiederholenden Schritten eine akzeptierte Position gefunden wird, werden die folgenden Schritte nicht aktiviert. Dadurch kann zwar Zeit gespart werden, aber es ergibt sich daraus nicht immer eine optimale Position.
  2. Wenn im Bereich zwischen MinDistance und MaxDistance keine Position gefunden werden kann, wird die Basisposition ausgewählt (in der Regel die Objektmitte).
  3. Zeigen Sie die vollständige Detailansicht (global) für die Positionssuche oder nur das zu beschriftende lokale Objekt an.
  4. Das Vorzeichen der Bewegungsrichtung wird nicht berücksichtigt und daher sind weniger sich wiederholende Schritte erforderlich.

Beschriftungsanordnung relativ zum Objekt

Drei Optionen sind verfügbar:

Schaltfläche Funktion
Objektmitte, keine weiteren Schritte
  • Die Beschriftung wird in der Mitte platziert und die Iterationsschritte werden ignoriert.
Objektmitte, Schritte verwenden
  • Die Beschriftung wird unter Verwendung der Iterationsschritte in der Mitte platziert
Nicht in der Mitte des Objektes anordnen
  • Die Beschriftung wird mit Iterationsschritten platziert.

Verwalten von Iterationsschritten

Der Werkzeugkasten enthält alle erforderlichen Managementfunktionen:

Schaltfläche Funktion
Hinzufügen eines Iterationsschritts
Löschen des ausgewählten Iterationsschritts
Verschieben des ausgewählten Iterationsschritts nach oben
Verschieben des ausgewählten Iterationsschritts nach unten

Legen Sie den Suchwinkel und den minimalen und maximalen Abstand für jeden Iterationsschritt fest.

Mit dieser Option wird die Richtung (der Winkel) für die Suche nach einer freien Position festgelegt. Diese Option hängt von den Systemeinstellungen in AutoCAD â (Menü Format - Einheiten - Richtung). 0 ° liegt per Vorgabe im Osten und wird gegen den Uhrzeigersinn gemessen.

Mit dieser Option wird der geringste zulässige Abstand vom Objekt festgelegt.

Mit dieser Option wird der größte zulässige Abstand vom Objekt festgelegt.

Übergeordnetes Thema: Beschriftungsvorschriften
