Beim Erstellen von Baugruppenzeichnungen können verschiedene Ansichten und Schnitte des Hauptteils erstellt werden. Ihre Position in der erstellten Zeichnung kann geändert werden.
Anmerkung
Die Position der Ansicht bleibt unverändert, wenn die Zeichnung nach einer Änderung im Modell aktualisiert wird.
So greifen Sie auf den Befehl zu
Multifunktionsleiste: Beschriftung und Bemaßungen > Parametrische Ansichten:
Befehlszeile: _AstM4DetViewTransform
So verschieben Sie eine Ansicht
- Öffnen Sie die Detailzeichnung. Auf der Registerkarte
Beschriftungen und Bemaßungen
, Gruppe
Parametrische Ansichten
: Klicken Sie auf .
- Wählen Sie die Ansicht, die Sie verschieben möchten.

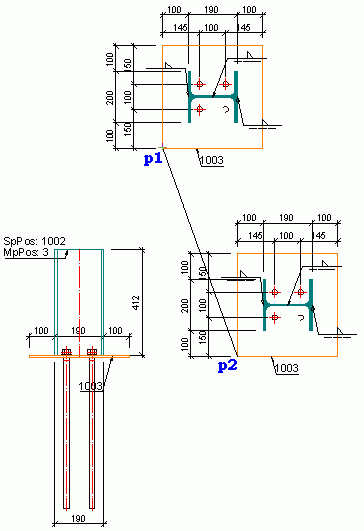

- Wählen Sie den Referenzpunkt für die Ansicht (P1).
- Wählen Sie den zweiten Punkt (P2) aus.
Die ausgewählte Ansicht wird an die neue Position verschoben. Diese wird durch die Position relativ zum Referenzpunkt und durch die Entfernung und Richtung zwischen den beiden Punkten bestimmt.
