Benutzeroberfläche Zeichnungsstil Verwaltung

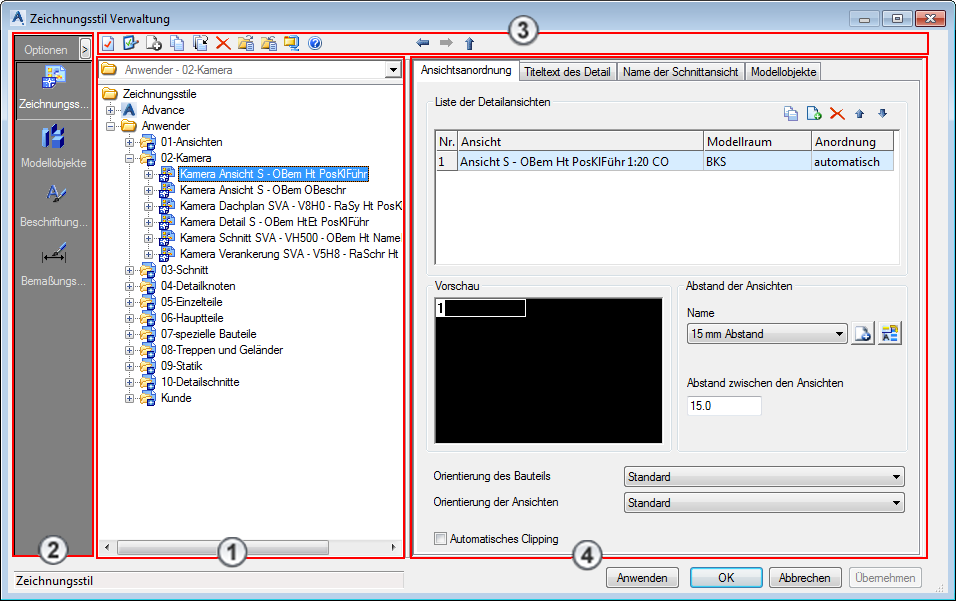

Die Benutzeroberfläche Zeichnungsstil Verwaltung stellt die Struktur eines Zeichnungsstils dar.

– Strukturdarstellung

– Komponentendarstellung

– Werkzeugkasten

– Eigenschaftenbereich

Strukturdarstellung

Durch Klicken auf wird die Strukturdarstellung erweitert. Die Zeichnungsstile in der Struktur sind in zwei Hauptkategorien aufgeteilt:

• Advance: Diese Kategorie enthält alle in Advance verfügbaren Zeichnungsstile. Ihre Eigenschaften können nicht geändert werden. Wenn zusätzliche Ländereinstellungen installiert sind, wird für jede Ländereinstellung eine Kategorie erstellt.
• Benutzer: Diese Kategorie enthält Kopien aller Zeichnungsstile der Kategorie Advance, die auf allen Ebenen geändert werden können.

Die Zeichnungsstile sind in Kategorien gruppiert (Kamera, Stützen, usw.).

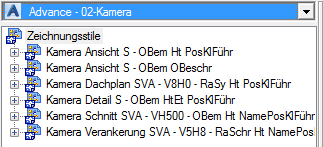

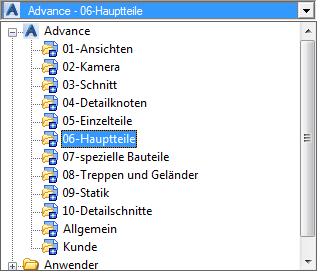

Sie wählen eine Kategorie aus der Dropdown-Liste weiter oben in der Strukturdarstellung aus. Die Strukturdarstellung zeigt alle Zeichnungsstile in der ausgewählten Kategorie an.

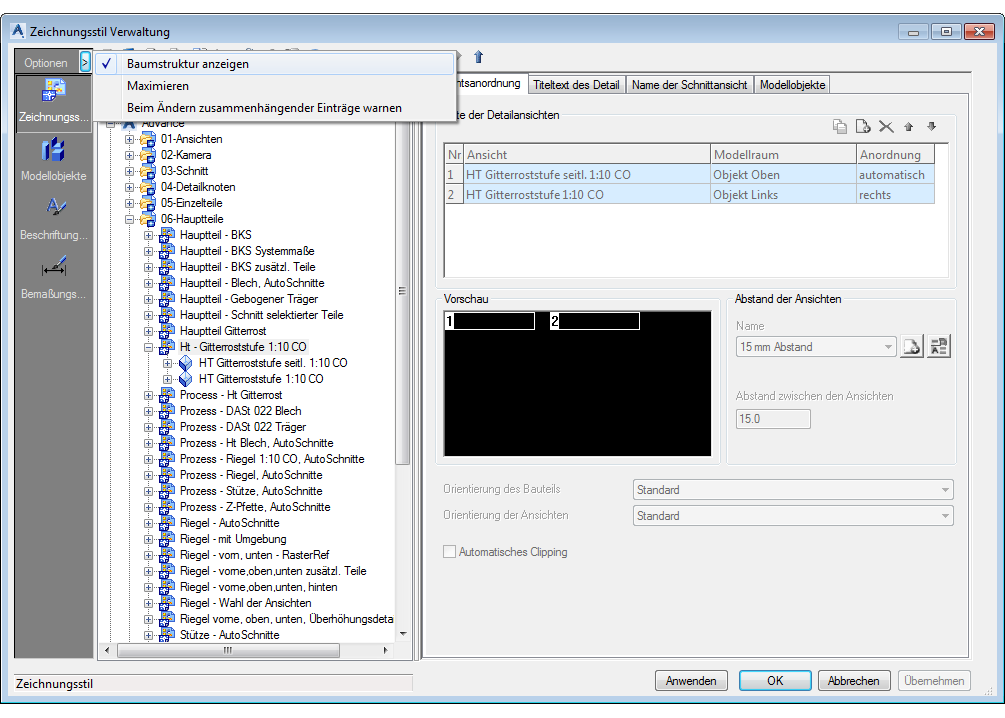

Wählen Sie zum Anzeigen der gesamten Struktur im Menü Optionen die Option Baumstruktur anzeigen.

Anmerkung: Durch das Ändern eines Unterstils werden alle Zeichnungsstile geändert, die diesen Unterstil verwenden. Die Zeichnungsstil Verwaltung kann so eingerichtet werden, dass eine Warnung ausgegeben wird, wenn ein gemeinsam genutztes Element (Beschriftungsvorschrift, Bemaßungsvorschrift usw.) geändert wird.

Komponentendarstellung

Die Komponentendarstellung zeigt die wichtigsten Unterstile an.

Komponente	Beschreibung
Zeichnungsstile	Stildefinitionen einschließlich Beschriftung und Bemaßungen
Modellobjekte	Liste der Modellobjekte und Funktionen
Beschriftungsvorschriften	Definition von Beschriftungsinhalt, Ausrichtung und Position für den Text
Bemaßungsvorschriften	Definition der Objektmaßpunkte in einer Maßkette

Werkzeugkasten

Der Werkzeugkasten enthält alle erforderlichen Managementfunktionen:

Schaltfläche	Funktion
	Ändern des Namens und der Kategorie des Zeichnungsstils
	Verwenden des ausgewählten Zeichnungsstils
	Neu
	Kopieren
	Komplette Kopie
	Löschen
	Exportieren
	Importieren
	Komprimieren
	Zeichnungsstil Verwaltung Assistent
	Kontexthilfe

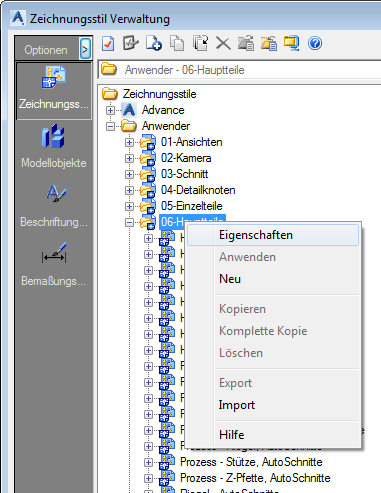

In einem Kontextmenü erhalten Sie einen Schnellzugriff auf die verfügbaren Verwaltungsfunktionen für das ausgewählte Element (Zeichnungsstil, Ansicht, Modellobjekt usw.).

Abbildung 7: Zeichnungsstil Verwaltung - Kontextmenü

Drei Pfeiltasten werden für die Navigation zwischen Eigenschaftenseiten verwendet.

Schaltfläche	Funktion
	Zurückkehren zur vorher angezeigten Seite
	Fortfahren mit der nächsten Seite
	Eine Ebene aufwärts

Eigenschaftenbereich

Wenn ein Element in der Strukturdarstellung ausgewählt wird, werden die Eigenschaften dieses Elements im Eigenschaftenbereich angezeigt.

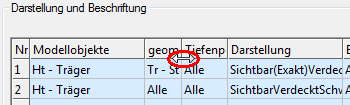

Ziehen Sie zum Ändern der Spaltenbreite die Umgrenzung an der rechten Seite der Spalte, bis die Spalte die gewünschte Breite hat.

Schaltflächen

Schaltfläche	Funktion
Verwendung	Öffnet den ausgewählten Zeichnungsstil. Zeichnungsstil Verwaltung wird geschlossen und die Erstellung der Zeichnung wird begonnen.
Anwenden	Speichert alle Änderungen, ohne das Fenster Zeichnungsstil Verwaltung zu schließen.
OK	Speichert alle Änderungen und schließt die Zeichnungsstil Verwaltung.
Abbrechen	Schließt die Zeichnungsstil Verwaltung, ohne die Änderungen zu speichern.
Hilfe	Öffnet die Online-Hilfe.
