Bearbeiten eines Zeichnungsstils

Beim Bearbeiten eines Zeichnungsstil oder beim Hinzufügen eines vollständig neuen Zeichnungsstils wird empfohlen, die Option Kopieren (nicht Komplette Kopie) zu verwenden und möglichst viele Unterfunktionen wiederzuverwenden. Stile können in der Kategorie Anwender bearbeitet werden, in der die gesamte Kategorie Advance dupliziert ist. Nach dem Bearbeiten der Kategorie Anwender können die ursprünglichen Stile aus der Kategorie Advance wiederverwendet werden.

Alle vorhandenen Regeln, Ansichten und Darstellungen können wiederverwendet werden. Änderungen können sich daher auf andere Zeichnungsstile auswirken. Wenn Sie Kopien bearbeiten oder erstellen, um mit der Arbeit zu beginnen, müssen Sie stets auch eine Regel erstellen oder kopieren. Achten Sie außerdem darauf, möglichst wenige Kopien zu verwenden und so viele bestehende Einstellungen wie möglich zu verwenden.

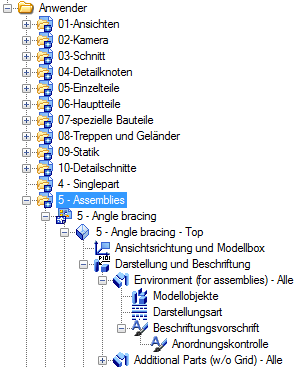

Die folgende Abbildung stellt die Layoutstruktur eines Zeichnungsstils dar:



Ausgewählte Modellobjekte, Darstellungen und Beschriftungsvorschriften sind grundlegende Einstellungen, die direkt mit Advance Steel kommunizieren, während die oben in der Struktur stehenden Einstellungen die gespeicherten Regeln sind, die bestimmte Konfigurationen wiederverwenden. Zum Bearbeiten der Einstellungen eines vorhandenen Zeichnungsstils sind Kopien der Regeln erforderlich, die der betreffenden Einstellung übergeordnet sind, wozu auch der Zeichnungsstil selbst gehört.

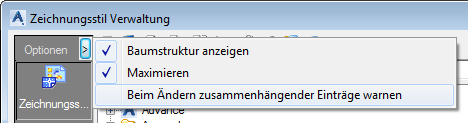

Anmerkung: Die Zeichnungsstilverwaltung gibt nicht an, für welchen Zeichnungsstil eine bestimmte Einstellung eventuell verwendet wird. Es wird empfohlen, die Option Beim Ändern zusammenhängender Einträge warnen zu aktivieren im Menü Optionen des Dialogfelds Zeichnungsstil Verwaltung zu aktivieren:


Bearbeiten eines vorhandenen Zeichnungsstils

Hier finden Sie die Schritte, die zum Bearbeiten eines vorhandenen Zeichnungsstils erforderlich sind. Erstellen Sie eine Kopie des Zeichnungsstils und seiner Hierarchie, damit keiner der vorhandenen Zeichnungsstile, die die entsprechenden Einstellungen wiederverwenden, während des Vorgangs geändert werden.

Ändern Sie zum Beispiel den Zeichnungsstil der Baugruppe für ein Blech und die verbundenen Anker. Sie können die Anker für ein Schneidblech für Beschriftungen in der Bauteilzeichnung anzeigen lassen.

Der Zeichnungsstil in diesem Beispiel ist die Baugruppe 5-Plate aus der Kategorie 5-Assemblies.

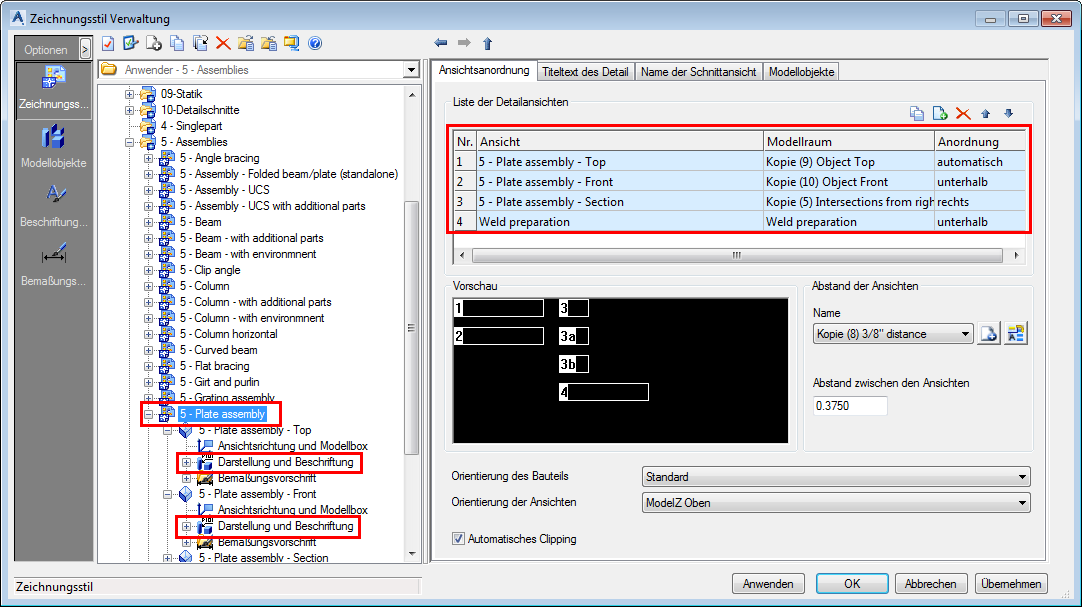

Für dieses Beispiel müssen Sie die Objektdarstellungsregeln für alle Ansichten im Zeichnungsstil ändern, um das fehlende Ankerobjekt hinzufügen.

Der Arbeitsablauf zum Hinzufügen eines neuen Objekts in der Objektdarstellungsregel für die Ankerdetaillierung umfasst die folgenden Änderungen an der Zeichnungsstilhierarchie:

Die Änderungen müssen kopiert werden, damit keine anderen Stile geändert werden.

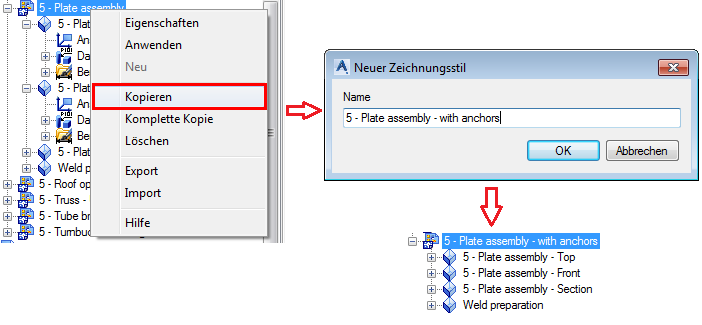

  1. Erstellen Sie eine Kopie des Zeichnungsstils. Wählen Sie den Stil, klicken Sie mit der rechten Maustaste und wählen Sie Kopieren aus dem Kontextmenü. Verwenden Sie immer Kopieren und nicht Komplette Kopie. Der kopierte Zeichnungsstil behält die vorhandenen Ansichten und Einstellungen bei, sodass an dieser Stelle kein Unterschied zwischen den beiden Stilen vorhanden ist, abgesehen vom Namen.

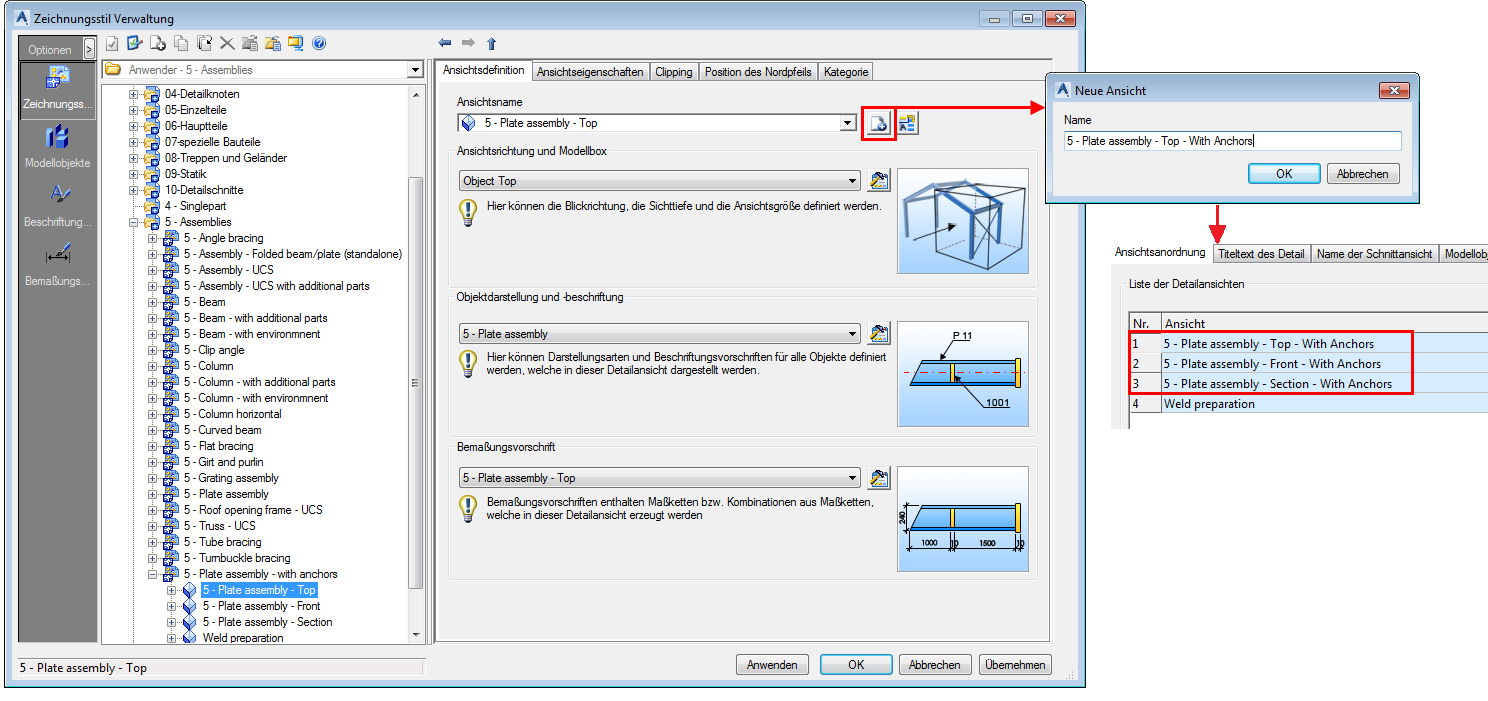

  2. Erstellen Sie Kopien aller Ansichten, bei denen eine Änderung vorgenommen werden muss. In diesem Fall sind es jeweils die ersten in den Ansichten Oben, Vorne und Querschnitt.

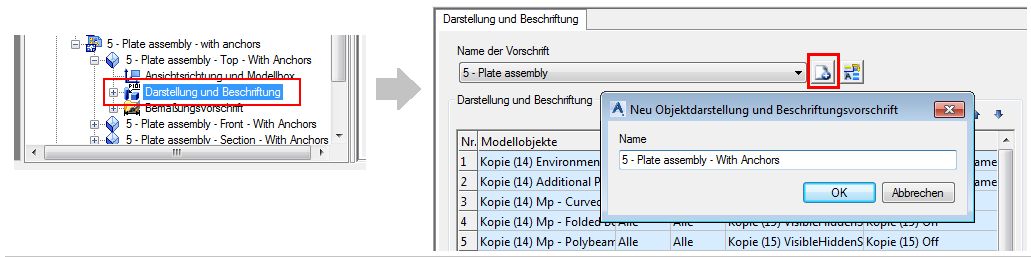

  3. Erweitern Sie die Seite Objektdarstellung für die erste Ansicht und erstellen Sie eine Kopie davon.


  4. Fügen Sie die Ankerdarstellungsregel zu dieser Objektdarstellung hinzu.

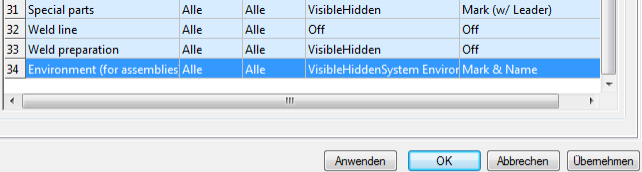

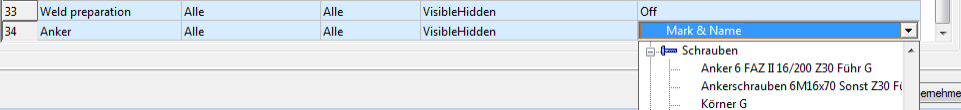

  5. Klicken Sie auf (Neue Objektdarstellung hinzufügen). Dadurch wird eine neue Zeile am Ende der Liste hinzugefügt, die die aus den vorhandenen Einträgen kopierten Werte enthält (normalerweise wird die erste Zeile kopiert). Die Objektdarstellungsregel enthält einen duplizierten Eintrag. In der neuen Zeile werden alle erforderlichen Änderungen gespeichert, um das Ankerobjekt zum Blechzeichnungsstil hinzuzufügen. Sie können vorhandene Konfigurationen wiederverwenden, um den Anker hinzuzufügen, da sie grundlegende Einstellungen sind, die nicht kopiert werden müssen.

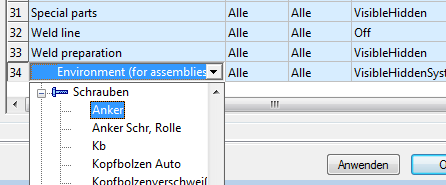

  6. Geben Sie die Modellobjekte als Ankerschrauben an.


  7. Behalten Sie den Wert Alle für Geometrische Einschränkung und Tiefenposition bei.
  8. Richten Sie die Darstellung so ein, dass Anker detailliert werden. Setzen Sie sie zum Beispiel auf VisibleHidden, wodurch die Anker mit der vollständigen grafischen Darstellung angezeigt werden.
  9. Geben Sie eine Beschriftungsvorschrift für diese Anker in der Kategorie Bolts an. Falls keine Beschriftung erforderlich ist, wählen Sie Off.


  10. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
  11. Wiederholen Sie diesen Vorgang ab Schritt 3 für die anderen beiden Ansichten. Bei jedem Vorgang muss die Objektdarstellungsregel kopiert und mit der Ankerdarstellung geändert werden.
Anmerkung: Da die Zeichnungsstilverwaltung bestimmte Optionen wiederverwenden kann, ist es wichtig, zu prüfen, ob die Einstellungen ordnungsgemäß wiederverwendet werden können. Im oben gezeigten Beispiel ist die Objektdarstellungsregel für die zweite Ansicht 5 - Plate assembly - Front dieselbe, die bereits in Schritt 4 für 5 - Plate assembly - Top geändert wurde. Daher können Sie, anstatt eine Kopie zu erstellen und die Änderungen erneut vorzunehmen, die geänderte Regel wiederverwenden, indem Sie sie aus dem Dropdown-Menü auswählen.

Nachdem Sie die Schritte oben durchgeführt haben, wird der Zeichnungsstil mit Ankern als Teil der Anwender-Detaillierungsdatenbank angezeigt. Er wird mit nur einer kleinen Anzahl an Kopien (in diesem Fall 5) erstellt, alle anderen Einstellungen werden wiederverwendet. Dadurch wird die Größe der Datenbank begrenzt und unnötige Duplikate werden vermieden.

Übergeordnetes Thema: Zeichnungsstil-Verwaltung
