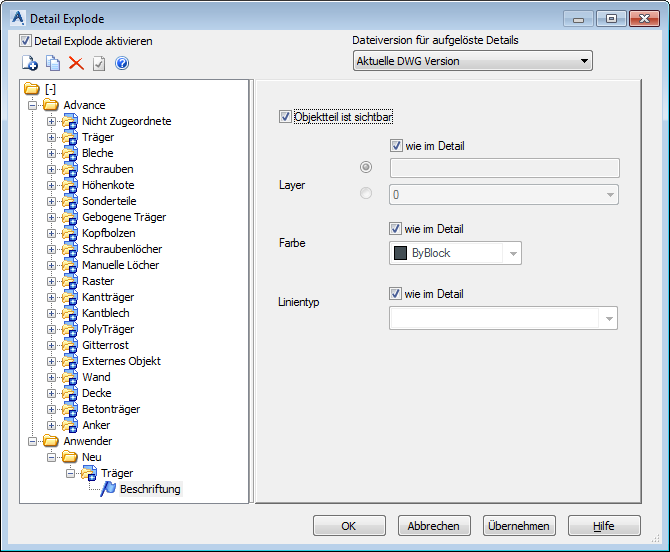

Fenster Detail Explode
Detail Explode aktivieren
Aktiviert die Einstellungen für Detail Explode. Beim Auflösen von Details wird für jedes Objekt oder Unterobjekt eine entsprechende Einstellung im aktuellen Profil gesucht. Wenn es keine Einstellung gibt, werden die Auflösungseinstellungen aus der Advance Steel-Kategorie verwendet.
Dateiversion für aufgelöste Details
Bestimmt die Version der erstellten DWG-Datei für die Details. Die folgenden Versionen stehen zur Verfügung:
- AutoCAD R13 DWG
- AutoCAD R14 DWG
- AutoCAD 2000 DWG
- AutoCAD 2004 DWG
Werkzeugkasten
|
Schaltfläche |
Funktion |
|
Erstellt ein neues Profil. |
|
Kopiert das ausgewählte Profil. |
|
Löscht das ausgewählte Profil. |
|
Legt das ausgewählte Profil als aktuell fest. |
Profilliste
Im linken Bereich des Fensters werden die verfügbaren Detail Explode-Profile in zwei Kategorien angezeigt:
- Advance: Diese Kategorie umfasst alle in Advance Steel verfügbaren Detail Explode-Profile. Deren Konfiguration kann nicht geändert werden.
- Anwender: Diese Kategorie umfasst benutzerdefinierte Detail Explode-Profile, die geändert werden können.
Jedes Detail Explode-Profil enthält die Einstellungen für die in einer Advance-Objektdarstellung verwendeten Elemente.
Beispiel : In einer Detailzeichnung werden mehrere Linien verwendet, um die ACIS-Elemente eines Trägers darzustellen. Sie können für jede Linie den Layer, die Farbe und den Linientyp definieren.
Gruppe Einstellungen
Wenn ein Element in der Strukturdarstellung ausgewählt wird, werden die Eigenschaften dieses Elements auf der rechten Seite angezeigt.
Objektteil ist sichtbar
Layer
Definiert den Layer, auf dem die ausgewählte Linienkategorie (ACIS-Elemente) angeordnet wird:
- Wie im Detail: Die ACIS-Elemente werden auf demselben Layer wie das Detail platziert.
- Ein neuer Layer: Geben Sie den Layernamen ein.
- Ein vorhandener Layer: Wählen Sie den Layer aus der Dropdown-Liste aus.
Farbe
Legt die Farbe fest, die für die Darstellung der ausgewählten Linienkategorie (ACIS-Elemente) verwendet werden soll:
- Wie im Detail: Die ACIS-Elemente werden mit derselben Farbe wie das Detail dargestellt.
- Eine ausgewählte Farbe: Wählen Sie die Farbe aus der Dropdown-Liste aus.
Linientyp
Legt den Linientyp fest, der für die Darstellung der ausgewählten Linienkategorie (ACIS-Elemente) verwendet werden soll:
- Wie im Detail: Die ACIS-Elemente werden mit demselben Linientyp wie das Detail dargestellt.
- Ein ausgewählter Linientyp: Wählen Sie den Linientyp aus der Dropdown-Liste aus.

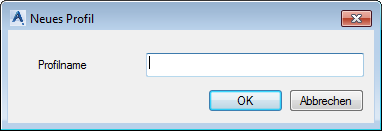

Dialogfeld Neues Profil
Profilname
Legt den Namen des erstellten Profils fest.

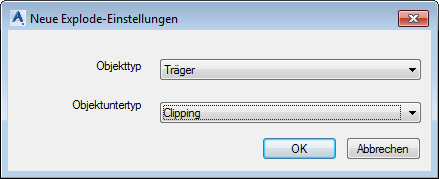

Dialogfeld Neue Explode-Einstellungen
Objekttyp
Wählen Sie den Objekttyp aus, für den die Einstellungen definiert werden sollen.
Objekt-Untertyp
Wählen Sie die Linie aus, für die die Einstellungen definiert werden sollen.
