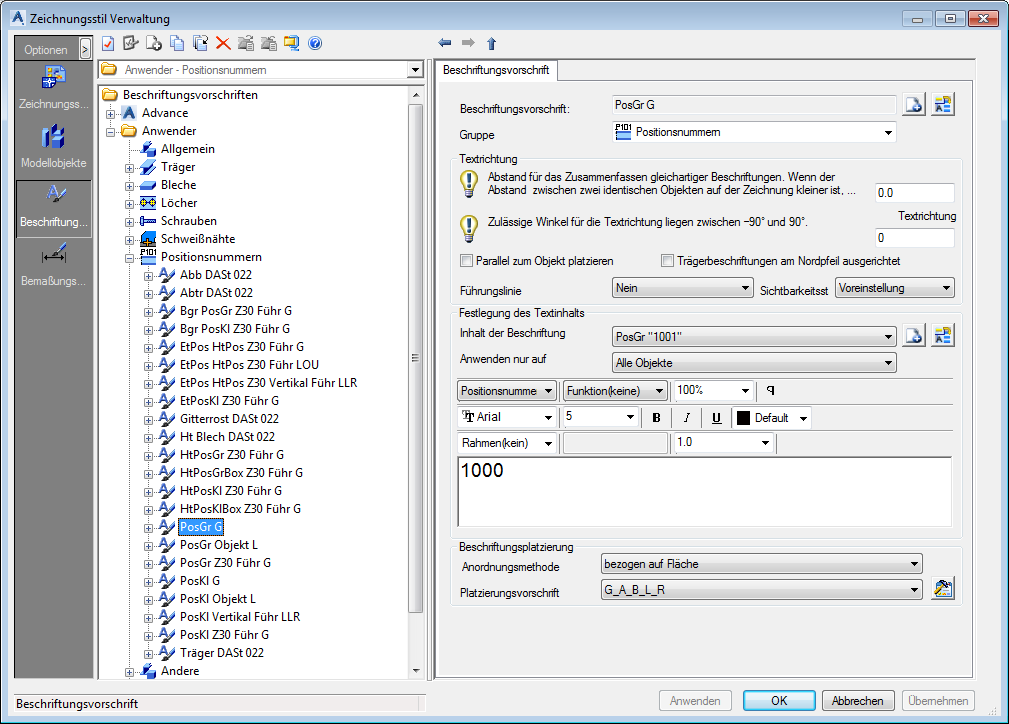

Klicken Sie in der Komponentendarstellung auf Beschriftungsvorschriften. In der Strukturdarstellung werden alle Beschriftungsvorschriften gruppiert nach dem Typ des dazugehörigen Advance-Objekts angezeigt.
Modellobjekte sind in der Strukturdarstellung nach Advance-Objekt gruppiert: Schrauben, Träger, Schweißnähte usw. Ein kleines Bild zeigt den Inhalt der Gruppe. Alle Verwaltungsfunktionen beziehen sich auf die Beschriftungsvorschriften.
Erstellen neuer Gruppen
- Klicken Sie auf Neu
.
- Geben Sie den Namen für die Gruppe ein.
- Klicken Sie auf
. - Wählen Sie die BMP-Datei mit dem Symbol für die neue Gruppe.
Ändern von Gruppeneigenschaften
- Wählen Sie eine Gruppe aus.
- Klicken Sie auf Eigenschaften
. - Ändern Sie den Namen der Gruppe.
- Klicken Sie auf .
- Wählen Sie die BMP-Datei mit dem neuen Symbol für die ausgewählte Gruppe.
Kopieren einer Beschriftungsvorschrift
- Wählen Sie die als Vorlage zu verwendende Beschriftungsvorschrift aus.
- Wählen Sie Kopieren
.

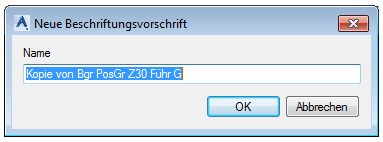

- Geben Sie den Namen für die neue Beschriftungsvorschrift ein.
Die neue Beschriftungsvorschrift kann in eine andere Gruppe verschoben werden.
Komplette Kopie einer Beschriftungsvorschrift
Mit der Funktion Komplette Kopie werden die ausgewählte Beschriftungsvorschrift sowie alle zugehörigen Unterstile kopiert. Die neue Beschriftungsvorschrift kann auf jeder Ebene geändert werden, wobei die ursprüngliche Vorschrift unverändert bleibt.
- Wählen Sie die als Vorlage zu verwendende Beschriftungsvorschrift aus.
- Klicken Sie auf Komplette Kopie
.
- Geben Sie den Namen für die Beschriftungsvorschrift ein.
Die neue Beschriftungsvorschrift kann in eine andere Kategorie verschoben werden.
Löschen einer Beschriftungsvorschrift
- Wählen Sie in der Strukturdarstellung die zu löschende Beschriftungsvorschrift aus.
- Wählen Sie Löschen
. - Klicken Sie im Warnfeld auf Ja, um die Beschriftungsvorschrift zu löschen.
