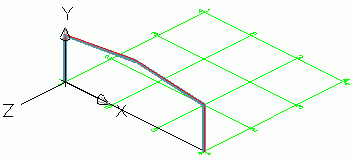

Beispiel: Erstellen eines symmetrischen Dreigelenkrahmens

Beispiel: Erstellen eines symmetrischen Dreigelenkrahmens

1. Legen Sie ein geeignetes Benutzerkoordinatensystem fest.
2. Klicken Sie in der Multifunktionsleiste auf .
   • Start Erweiterte Modellierung
   • Erweiterte Modellierung Strukturelemente
3. Legen Sie den ersten Basispunkt fest.
4. Legen Sie den zweiten Punkt fest.
5. Definieren Sie die Rahmenhöhe durch Klicken mit der rechten Maustaste.

Der Rahmen wird erstellt und das Dialogfeld Eigenschaften wird angezeigt. Ändern Sie die Rahmengröße, um die spezifischen Anforderungen zu erfüllen.
