Erstellen eines geraden Trägers

Geben Sie einen Startpunkt und einen Endpunkt an, um einen geraden Träger im 3D-Modell von Advance Steel relativ zum aktuellen Benutzerkoordinatensystem (BKS) zu erstellen.

Das aktuelle Benutzerkoordinatensystem (BKS) bestimmt die Position für die Hauptachsen des Profils: Der Steg eines Trägers verläuft in Z-Richtung des BKS. Die Oberseite des Profils befindet sich in Z-Richtung.

Beispiel: Erstellen von geraden Trägern HEA 200 x 2500 mm lang

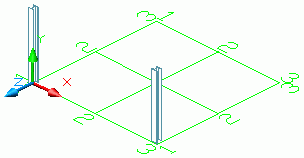

1. Klicken Sie auf ein geeignetes BKS. Verwenden Sie die obige Abbildung als Beispiel.
2. Klicken Sie in der Multifunktionsleiste auf .
   • Start Objekte
   • Objekte Träger
3. Wählen Sie einen Startpunkt bei 0,0,0.
4. Bewegen Sie den Mauszeiger in Y-Richtung (schalten Sie für einen exakten Ausrichtungseintrag den Ortho-Modus ein) und geben Sie 2500 ein.

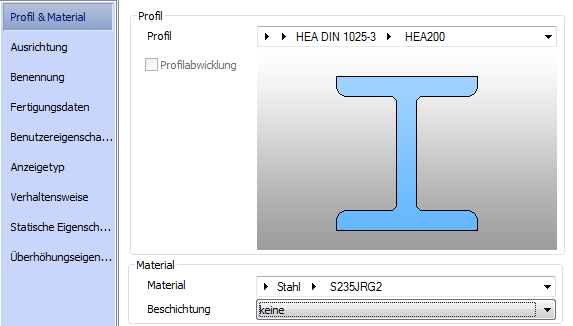

Das Dialogfeld Träger wird eingeblendet. Wählen Sie die Profilklasse (HEA), gefolgt vom Profil (HEA 200).
