Positionierung mit Variablen

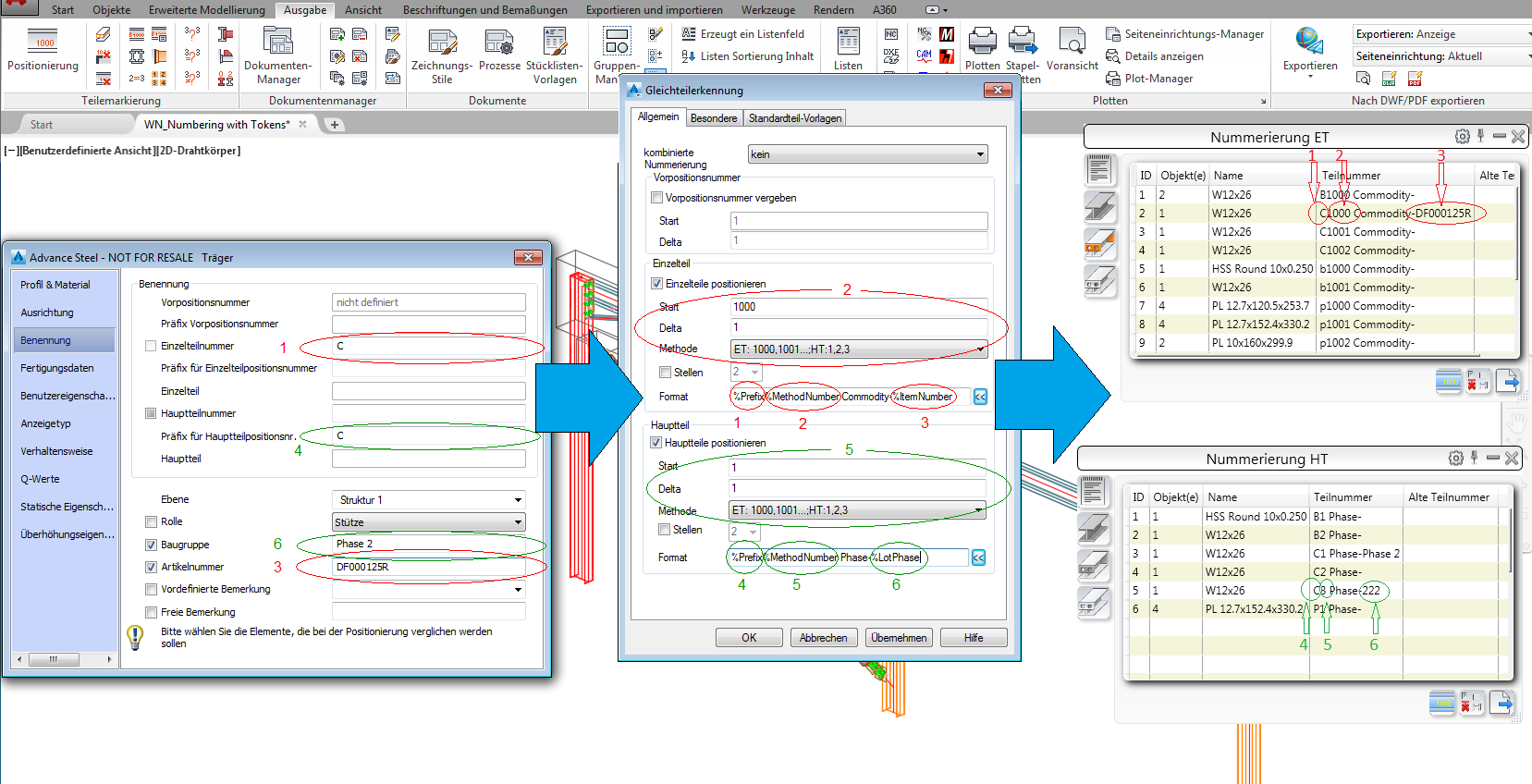

Erfahren Sie, wie Sie mithilfe von Variablen neue Informationen zur Elementmarkierung zuweisen.

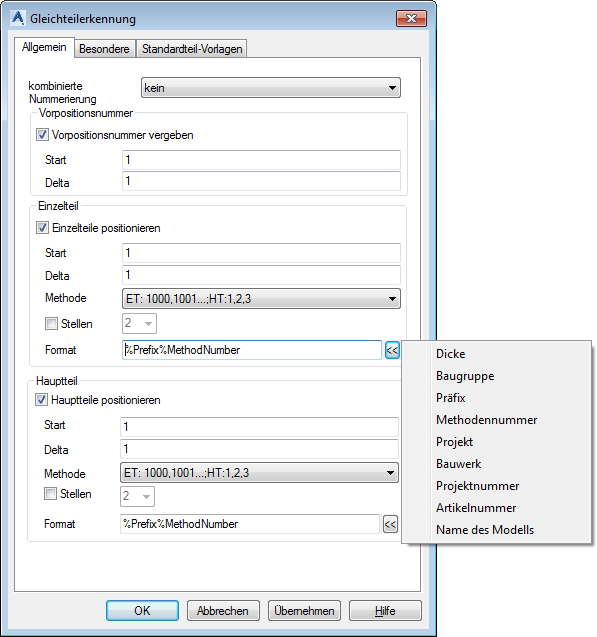

Variablen enthalten:

1. Informationen in Projektdaten: Projektname, Projektnummer, Gebäude.
2. Informationen zur Benennung von Elementen: Präfix, Baugruppe, Artikelnummer.
3. Informationen zur Form von Elementen: Stärke.
4. Modellname.
5. Methodennummer.

Besonderheiten

• Sie können Notizen zwischen Variablen einfügen. Einige Sonderzeichen wie die folgenden sind jedoch nicht zulässig: - \/:*?"<>|

• Die Variable Methodennummer (%MethodNumber) ist obligatorisch. Wenn sie fehlt, wird am unteren Rand des Dialogfelds Positionierung eine Warnung angezeigt.

• Die Variable Präfix ist erforderlich, wenn Sie im Dialogfeld der Konfiguration für das Präfix die Option Präfix anwenden aktivieren (Registerkarte Ausgabe Gruppe Positionsnummern: ): Wenn diese Variable fehlt, wird am unteren Rand des Dialogfelds Positionierung eine Warnung angezeigt.
