Positionieren der Modellelemente

Erfahren Sie, was beim Positionierungsprozess von Modellelementen geschieht.

Beginnen der Positionierung

Stellen Sie vor dem Start sicher, dass keine Elemente ausgewählt sind. Sind Teile ausgewählt, werden nur diese Teile in den Positionierungsvorgang einbezogen.

Tipp: Positionieren Sie das gesamte Modell, um mögliche Probleme zu einem späteren Zeitpunkt zu vermeiden.

1. Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierung auf . Das Dialogfeld Positionierung wird angezeigt.
2. Nehmen Sie im Dialogfeld die erforderlichen Einstellungen vor:
   • Positionierungsmethode
   • Einzelteile und Hauptteile können zusammen im selben Schritt oder separat positioniert werden. Wenn Einzelteile und Baugruppen nicht gemeinsam positioniert werden (was empfohlen wird), müssen zunächst die Einzelteile positioniert werden.
   • Den Startwert für die Positionierung
   • Zusätzliche Positionierungsoptionen
3. Klicken Sie auf OK.

Der Positionierungsbericht wird in einem Dialogfeld anzeigt.

Die zugewiesenen Nummern werden auf der Registerkarte Benennung in den Dialogfeldern für Objekteigenschaften angezeigt.

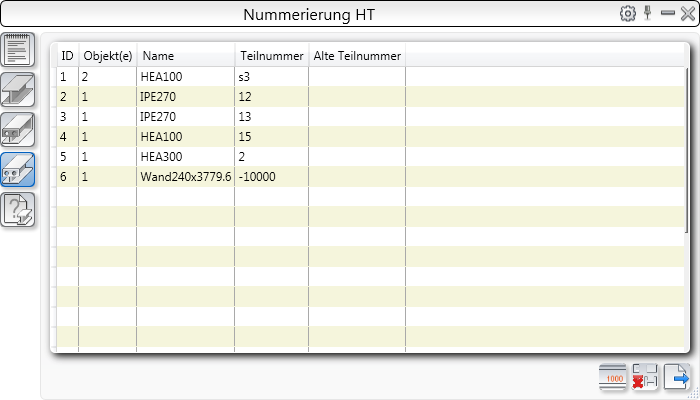

Positionierungsbericht

Zeigt die Liste der Elemente und deren Positionsnummern für das gesamte Modell oder einen Auswahlsatz an. Die Objekte werden mit fortlaufenden Indexnummern positioniert.

- Zeigt die Liste aller während der Positionierung und Konfliktprüfung angezeigten Benachrichtigungen an.

Liste der Elemente

Für jedes positionierte Elemente werden folgende Informationen angezeigt:

• Indexnummer
• Anzahl der Objekte desselben Typs
• Name
• Positionsnummer oder neue Positionsnummer, wenn das Modell erneut positioniert wurde
• Positionsnummer vor der erneuten Positionierung

Sie können die Liste verwenden, um Elemente im Modell zu suchen.

• Verwenden Sie die Schaltflächen auf der linken Seite, um die Liste der Elemente nach folgenden Kriterien zu filtern:

Symbol	Beschreibung
	nach Vorpositionsnummer
	nach Einzelteilnummer
	nach Hauptteilnummer

• Durch Doppelklicken auf eine Zeile, die einem Element entspricht, wird direkt auf dieses Element gezoomt.
• Durch das Auswählen einer Zeile wird das Element im Modell hervorgehoben.

Werkzeugkasten

Symbol	Beschreibung
	Zeigt das Dialogfeld Positionierung an.
	Schaltet die Hervorhebung und den Markierungspfeil aus.
	Exportiert das Positionierungsergebnis in eine Textdatei.
