Erfahren Sie, wie Sie Advance Steel zur Positionierung von Elementen sowohl für Baugruppen als auch für Teile durch Kombination von Anpassungen für Konfiguration und Arbeitsablauf einrichten können, wodurch Positionsnummern während der automatischen Erkennung gleicher Teile und während des Positionierungsvorgangs durch automatische Regeln gemäß einer Reihe von Parametern erstellt werden können.
Bevor Sie die Projektdokumentation (Zeichnungen, Stücklisten usw.) erstellen, muss die Konstruktion positioniert werden. Hierfür ist es erforderlich, identische Teile zu ermitteln, die dieselbe Nummer erhalten sollen. Für jedes Objekt in Advance Steel sind zwei Positionsnummern vorhanden: eine Nummer für das Einzelteil und eine für die Baugruppe.
Bei der Positionierung führt das Werkzeug Positionierung die folgenden Schritte durch:
- Analyse des Modells zur Ermittlung gleicher Teile und ihrer Mengen.
- Analyse der Beziehungen zwischen Teilen, um Baugruppen und Hauptteile zu ermitteln.
- Zuweisen von Teile- und Baugruppennummern zu Objekten in der Konstruktion.
Einzelteile und Baugruppen werden automatisch für das gesamte Modell positioniert.
Die Elemente werden hinsichtlich Geometrie, Materialeigenschaften, Beschichtung und Artikel (sowie Verhalten) verglichen. Die Eigenschaften Name und Baugruppe werden nicht berücksichtigt. Die Modellrolle wird vom Präfix-Werkzeug zur Zuweisung von Präfixen, nicht jedoch direkt zur Positionierung verwendet.
Typen von Teilen im Modell
Bei der Positionierung kann ein Advance Steel-Element einem von drei Typen von Teilen zugeordnet werden:
- Hauptteil: Das schwerste (größte) Teil in einer Baugruppe. Dies wirkt sich auf die Positionierung aus. Ansichten von Baugruppenzeichnungen werden anhand des Hauptteils ausgerichtet, wobei dieses (je nach Zeichnungsstil) üblicherweise horizontal liegt.
- Einzelteil: Alle Teile, die keine Hauptteile sind.
- Loses Teil: Teil, mit dem keine anderen Teile verbunden sind. Es kann als Baugruppe betrachtet werden, die nur ein Teil umfasst.
Positionierungspräfix
In einer Stahlkonstruktion können Einzelteile und Baugruppen mithilfe von Präfixen unterschieden werden. Präfixe können manuell separat für Teile und Baugruppen oder während der Positionierung automatisch anhand der Modellrolle der Modellelemente (z. B. Träger, Stütze, Riegel, Blech usw.) zugewiesen werden.
Werkzeug Positionierung
Das Advance Steel-Werkzeug Positionierung positioniert automatisch die Einzelteile und Baugruppen für das gesamte Modell. Wenn keine Objekte ausgewählt sind, geschieht dies im gesamten Modell. Sind Objekte ausgewählt, werden nur diese Elemente positioniert. Die Ergebnisse werden in beiden Fällen in einem Dialogfeld angezeigt. (Über eine Vorgabeeinstellung ist es auch möglich, sie in einer Textdatei aufzuzeichnen, die gespeichert werden kann.)
Das Hauptteil in einer Baugruppe
Sie können die Zuweisung des Hauptteils entweder manuell oder mithilfe des Befehls Hauptteil erzeugen vornehmen, der Anbauteile automatisch erkennt. Als Alternative hierzu kann das größte Teil während der Baugruppenpositionierung automatisch als Hauptteil definiert werden.
Arbeitsablauf: Positionierung
Dieser Arbeitsablauf bietet einen Überblick über die automatische Positionierung.
- Als Erstes müssen alle Bauteile positioniert werden. Beginnen Sie daher mit Einzelteilnummern.
- Das Programm bestimmt dann die Hauptteilnummern für in der Werkstatt verbundene Teile. Das größte Teil in einer Baugruppe ist das Hauptteil und erhält die Hauptteilnummer. Alle anderen Teile gelten als Anbauteile und erhalten Einzelteilnummern.
- Für die Positionierung von Standardteilen werden zusätzliche Optionen verwendet. Jedes Teil im aktuellen Modell, das mit einem Standardteil in der Vorlage übereinstimmt, erhält dieselbe Nummer (je nach Einzelfall eine Einzelteil- oder eine Hauptteilnummer).
- Im Anschluss an diese anfängliche Positionierung kann eine Methode zur kombinierten Positionierung angewendet werden, um das gewünschte Ergebnis zu erzielen.
Träger und anschließend Bleche werden bei der Positionierung als Erstes berücksichtigt. In jedem Fall erhält die Gruppe, die die meisten Elemente enthält, die kleinste Nummer.
Wechseln zwischen Einzelteilen und Baugruppen

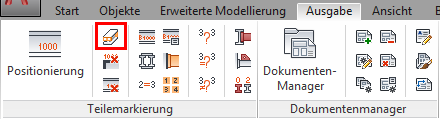

In der Registerkarte Ausgabe
Gruppe Positionsnummern können Sie über die markierte Schaltfläche (Umschaltfläche Anzeige ET/HT) zwischen Einzelteilen und Baugruppen umschalten. Je nach Einstellung dieses Schalters werden mit den Positionierungswerkzeugen entweder Einzelteile oder Baugruppen bearbeitet.

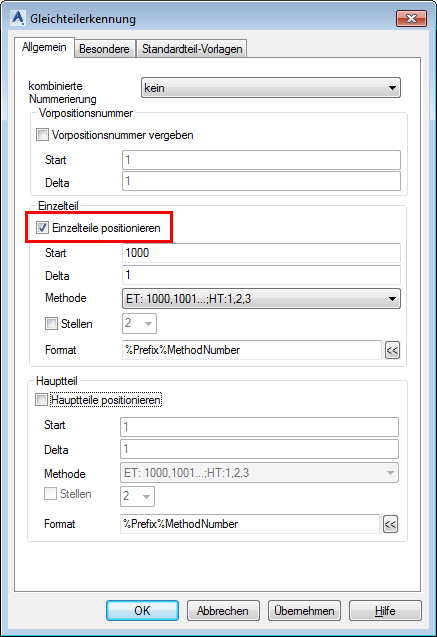

- Wechselt zu Einzelteilen. Im Dialogfeld Positionierung ist nur Einzelteile positionieren ausgewählt. |
|

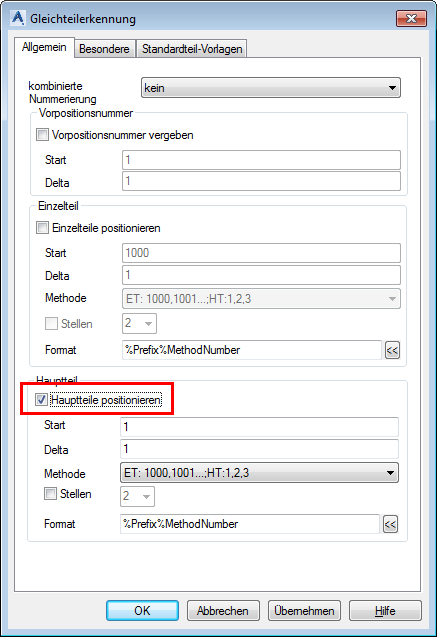

- Wechselt zu Baugruppen. Im Dialogfeld Positionierung ist nur Hauptteile positionieren ausgewählt. |
|
- Wenn Einzelteile und Baugruppen nicht gemeinsam positioniert werden (was empfohlen wird), müssen die Einzelteile zuerst positioniert werden.
- Einzelteile und Baugruppen können unabhängig von der Einstellung des Umschalters wahlweise zusammen im selben Schritt oder separat positioniert werden. Verwenden Sie dazu die Kontrollkästchen auf der Registerkarte Allgemein des Dialogfelds Positionierung.
