Konfiguration von Präfixen

Konfigurieren Sie die automatischen Präfixe zur Positionierung von Einzel- und Hauptteilen basierend auf der Modellrolle.

Sie können unterschiedliche Profile für verschiedene Jobs einrichten. Das Profil für die Positionierung sollte als aktuell festgelegt werden.

Präfixprofile sind entsprechend den Elementen gruppiert, für die sie definiert wurden (Träger, Bleche, Kantbleche, Sonderteile).

Die Präfixprofile sind in zwei Hauptgruppen aufgeteilt:

• Advance: Diese Kategorie umfasst alle in Advance Steel verfügbaren Präfixprofile. Ihre Eigenschaften können nicht geändert werden.
• Benutzer: Diese Kategorie umfasst Kopien aller Präfixprofile der Kategorie Advance. Diese können geändert werden.

So rufen Sie den Befehl auf

Klicken Sie in der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Einstellungen Präfix).

Befehlszeile: _AstM5PrefixConfigurationExplorer

So verwenden Sie ein Präfixprofil

1. Klicken Sie in der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Einstellungen Präfix). Das Dialogfeld Präfixeinstellungen wird angezeigt.
2. Wählen Sie im Dialogfeld Präfixeinstellungen das Dialogfeld Präfix vergeben.

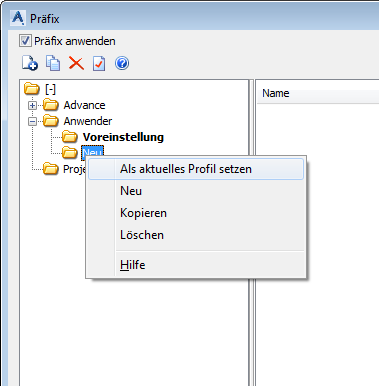

3. Klicken Sie auf der linken Seite des Dialogfelds mit der rechten Maustaste auf das benötigte Profil und wählen Sie Als aktuelles Profil setzen aus dem Kontextmenü.

Das aktuelle Profil wird für die Positionierung verwendet.

Erstellen eines neuen Profils

1. Klicken Sie in der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Einstellungen Präfix). Das Dialogfeld Präfixeinstellungen wird angezeigt.
2. Wählen Sie im Dialogfeld Präfixeinstellungen das Dialogfeld Präfix vergeben.
3. Wählen Sie die Kategorie Benutzer.
4. Klicken Sie auf Neu oder klicken Sie mit der rechten Maustaste und wählen Sie Neues Profil aus dem Kontextmenü.
5. Geben Sie im Dialogfeld Neues Profil den Profilnamen ein.
6. Klicken Sie auf OK.

Das neue Profil wird auf der rechten Seite des Dialogfelds angezeigt. Sie können es konfigurieren oder als aktuell festlegen.

Kopieren einer Kategorie in ein anderes Präfixprofil

1. Wählen Sie im Dialogfeld Präfixeinstellungen in der Kategorie Advance die Teilkategorie aus, die in ein anderes Präfixprofil verschoben werden soll.
2. Klicken Sie auf .
3. Wählen Sie im Dialogfeld Ziel wählen die Gruppe aus, in die die ausgewählte Teilkategorie verschoben werden soll.
4. Klicken Sie auf OK.
5. Wählen Sie im Dialogfeld Daten in Profil kopieren ein Präfixprofil aus der Dropdown-Liste aus.

Die ausgewählte Kategorie wird in das ausgewählte Präfixprofil kopiert.
