Hier erfahren Sie, wie Sie das Hauptteil und andere Bauteile einer Baugruppe erstellen.
Hauptteil einer Baugruppe erstellen
Mit diesem Werkzeug können Sie das Hauptteil in einer Baugruppe manuell definieren und die Hauptteilnummer eingeben. Die Hauptteilnummer ändert sich nach Ausführung des Positionierungsprozesses nicht.
So rufen Sie den Befehl auf
Klicken Sie auf der Registerkarte Ausgabe
Gruppe Positionsnummern auf
.
Befehlszeile: _AstM4CommCreateMainPart
So erstellen Sie das Hauptteil in einer Baugruppe
- Klicken Sie auf der Registerkarte Ausgabe Gruppe Positionsnummern auf .
- Wählen Sie das Teil, das zum Hauptteil werden soll. Das Dialogfeld für das Objekt wird geöffnet, wobei die Registerkarte Benennung ausgewählt ist.
- Geben Sie die Hauptteilnummer ein.
- Schließen Sie das Dialogfeld.
Hauptteil erstellen
Verbundene Teile (anhand von Werkstattschweißnähten und -schrauben) können einer Baugruppe zugewiesen werden. Die mit dem Hauptteil verbundenen Teile werden automatisch zu Anbauteilen. Um die verbundenen Teile herum wird ein blaues Feldobjekt (für das Hauptteil) erstellt.
So rufen Sie den Befehl auf
Klicken Sie auf der Registerkarte Ausgabe Gruppe Positionsnummern auf
.
Befehlszeile: _AstM4CommCreateAssemblyMainPart
So erstellen Sie ein Hauptteil
- Klicken Sie auf der Registerkarte Ausgabe Gruppe Positionsnummern auf .
- Wählen Sie eines der verbundenen Teile aus und drücken Sie die Eingabetaste. Das Dialogfeld für das Objekt wird geöffnet, wobei die Registerkarte Benennung ausgewählt ist.
- Geben Sie eine Hauptteilnummer ein.
- Schließen Sie das Dialogfeld.

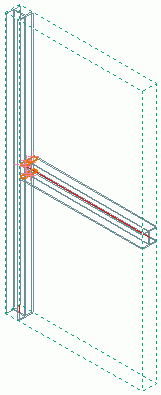

- Die ausgewählten Objekte werden zu einem Hauptteil mit der definierten Hauptteilnummer. Um die verbundenen Teile wird ein blaues Feldobjekt (das Hauptteil) erstellt. Dieses wird zum Hauptteil der Baugruppe.
Beispiel:
Bei Treppen ist normalerweise eine Wange das Hauptteil, alle anderen Teile sind Anbauteile. Dadurch erhalten identische Wangen unterschiedliche Nummern (je nach Positionierungsmethode). Das Werkzeug Zusammenbauteil erzeugen () erstellt ein Hauptteilfeld, das in der strukturierten Stückliste als Titel des Hauptteils verwendet wird. Alle Teile innerhalb des blauen Felds sind Anbauteile und werden mit Einzelteilnummern aufgelistet (d. h., beide Wangen erhalten dann dieselbe Nummer).
