Arbeiten mit den Werkzeugen für die Fehlerprüfung

Verwenden des Fehlerberichts der Electrical-Prüfung, Suchen und Beheben drahtbezogener Probleme und Bereinigen von Zeichnungen

Fehlerbericht der Electrical-Prüfung

1. Klicken Sie auf Registerkarte BerichteGruppe StromlaufplanElectrical-Prüfung. Finden
2. Klicken Sie auf Details, um die ermittelten Probleme anzuzeigen.
   Anmerkung: Falls keine Fehler gefunden wurden, ist die Schaltfläche Details abgeblendet.
3. (Optional) Klicken Sie auf Aktive Zeichnung, um nur die ermittelten Probleme für die aktive Zeichnung anzuzeigen.
4. Klicken Sie auf eine der Registerkarten, die mit einem Fehlersymbol markiert sind.
5. So wechseln Sie zum betreffenden Betriebsmittel oder Draht und korrigieren einen Fehler:
   • Wählen Sie einen Prüfungsdatensatz, und klicken Sie auf Gehe zu (oder doppelklicken Sie auf den Prüfungsdatensatz).
   • Beheben Sie den Fehler mit einem der Bearbeitungswerkzeuge.
     Anmerkung: Wenn Sie nach einer Fehlerposition suchen, wird in der linken Spalte des Dialogfelds ein x angezeigt.
6. So blenden Sie Fehler aus, die nicht korrigiert werden müssen:
   • Wählen Sie die betreffenden Fehler mit der UMSCHALTTASTE oder STRG-Taste bzw. durch Markieren eines Bereichs zum Auswählen mehrerer Zeilen aus.
   • Klicken Sie auf Als Ignoriert markieren.
   • Aktivieren Sie Ignorierte Probleme ausblenden.
7. Um den Bericht als Textdatei auszugeben, führen Sie einen der folgenden Schritte durch:
   • Klicken Sie auf die Registerkarte Exportieren, um nur die Datensätze auf der aktuellen Registerkarte auszugeben.
   • Klicken Sie auf Alle exportieren, um den gesamten Bericht auszugeben.

Anmerkung: Führen Sie das Werkzeug Zeichnungsprüfung aus, um drahtbezogene Bereinigungsfunktionen automatisch durchzuführen.

Bereinigen von Drähten und Drahtnummern

1. Klicken Sie auf Registerkarte BerichteGruppe StromlaufplanZeichnungsprüfung. Finden
2. Geben Sie an, ob das Projekt oder die aktive Zeichnung verarbeitet werden soll.
3. Geben Sie an, welche drahtbezogenen Fehler Sie suchen und beheben möchten.
4. Verwenden Sie den Bericht, um zu den übrigen Fehlern zu navigieren.

Überprüfen/Reparieren von Drahtunterbrechungen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDropdown-Liste Drahtunterbrechung ändernUnterbrechungsanzeige prüfen/reparieren. Finden
2. Wählen Sie die einzelnen Drahtsegmente wie dargestellt aus.

   Bei Bedarf werden Unterbrechungsdaten hinzugefügt. Das Ergebnis der Prüfung/Reparatur wird im Eingabeaufforderungsfenster angezeigt.

Überprüfen/Verfolgen eines Drahts

Beheben Sie Fehler bei nicht verbundenen oder gekürzten Drähten und ungültigen Drahtkreuzungs-Unterbrechungsanzeigen.

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDropdown-Liste Drähte ändernDraht prüfen/verfolgen. Finden
2. Wählen Sie einen Draht im Netz aus. Wählen Sie "A" aus, um alle Segmente anzuzeigen. Wenn Sie lieber einen Draht nach dem anderen anzeigen möchten, drücken Sie die Leertaste.
3. Drücken Sie:
   • A. Zeigt alle Drähte im Drahtnetz an.

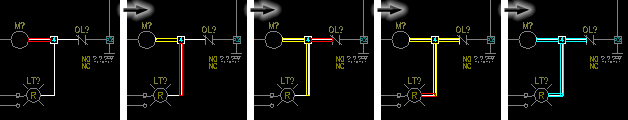

   • LEERTASTE. Zeigt jeweils ein Drahtsegment im Drahtnetz an.

     Die Endpunkte der verbundenen Drahtsegmente werden im Eingabeaufforderungsfenster angezeigt.

4. Führen Sie eine Neuzeichnung aus, um temporäre Grafiken zu löschen.

Bereinigen von Zeichnungen

Beim Bereinigen von Zeichnungen werden Zeichnungen durch Kopieren der Objekte aus vorhandenen Zeichnungen in neue, leere Zeichnungen erstellt.

1. Klicken Sie auf Registerkarte ProjektGruppe FehlerbehebungDWG-Bereinigungs-Dienstprogramm. Finden
2. Wählen Sie aus, was verarbeitet werden soll:
   • Aktives Projekt. Sie können alle Zeichnungen oder bestimmte Zeichnungen im Projekt verarbeiten.
   • Ordner suchen. Alle Zeichnungen im ausgewählten Ordner werden verarbeitet.
   • Einzelne Zeichnung. Nur die ausgewählte Zeichnung wird verarbeitet.
3. (Optional) Klicken Sie auf Alle bereinigen, um den Befehl BEREINIG auszuführen und alle nicht verwendeten Elemente zu bereinigen (z. B. Blockdefinitionen, Bemaßungsstile, Layer, Linientypen und Textstile).
4. Klicken Sie auf OK.
5. Wählen Sie die Zeichnungen oder Ordner aus, wenn Sie dazu aufgefordert werden.

   Neue, bereinigte Kopien der Zeichnungen werden erstellt, und es wird eine Meldung angezeigt, in der der Ordner angegeben wird, in dem sich die neuen Zeichnungen befinden.
