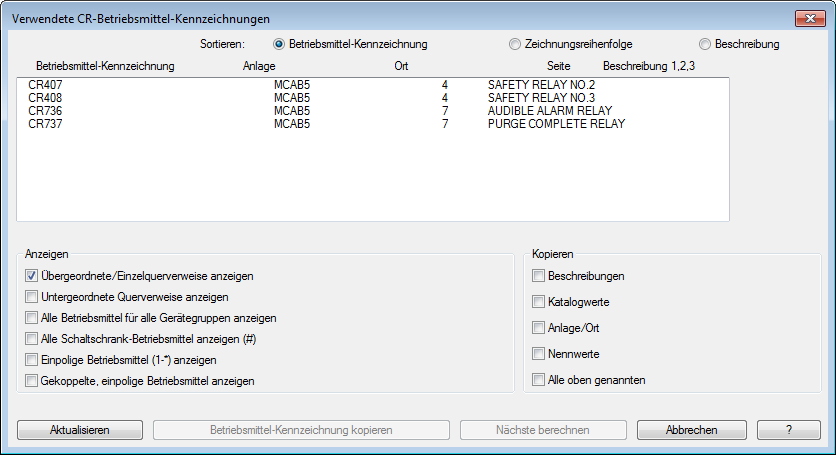

Verwendete Betriebsmittel-Kennzeichnungen (Dialogfeld)

Zeigt eine Liste aller Betriebsmittel-Kennzeichnungen an, die auf Stromlaufplan-Betriebsmitteln des Projekts gefunden wurden.

Betriebsmittel einfügen

Finden

 Befehlseingabe:  AECOMPONENT

Wählen Sie den einzufügenden Betriebsmitteltyp aus und legen Sie den Einfügungspunkt in der Zeichnung fest. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf Verwendete Betriebsmittel-Kennzeichnungen: Stromlaufplan.

Betriebsmittel bearbeiten

Finden

 Befehlseingabe:  AEEDITCOMPONENT

Wählen Sie das zu bearbeitende Betriebsmittel aus. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf Verwendete Betriebsmittel-Kennzeichnungen: Stromlaufplan.

Sortieren

Sortiert die Liste nach Betriebsmittel-Kennzeichnung, Zeichnungsreihenfolge oder Beschreibung.

Anzeigen

Übergeordnete/Einzelquerverweise anzeigen	Zeigt alle übergeordneten Betriebsmittel der zugehörigen Normzeichen im Projekt an. (Standardeinstellung)
Untergeordnete Querverweise anzeigen	Zeigt die untergeordneten Betriebsmittel zusammen mit dem übergeordneten Betriebsmittel für die zugehörigen Normzeichen im Projekt an.
Alle Betriebsmittel für alle Gerätegruppen anzeigen	Zeigt alle Geräte aller Gerätegruppen im Projekt an.
Alle Schaltschrank-Betriebsmittel anzeigen	Zeigt alle Schaltschrank-Betriebsmittel an.
Alle einzeiligen Betriebsmittel anzeigen	Zeigt alle einpoligen Betriebsmittel der zugehörigen Normzeichen im Projekt an.
Zugeordnete einpolige Betriebsmittel anzeigen	Aktiviert. Zeigt alle Stromlaufplan-, Schaltschrank- und einpoligen Referenzen mit einem entsprechenden einpoligen Betriebsmittel für ein Stromlaufplan-Betriebsmittel oder einen Schaltschrank-Grundriss. Anmerkung: Die einpolige Referenz wird nur berücksichtigt, wenn ein Einpolige Betriebsmittel anzeigen ebenfalls aktiviert ist. Nicht aktiviert. Blendet alle Stromlaufplan-, Schaltschrank- und einpoligen Referenzen mit einem entsprechenden einpoligen Betriebsmittel für ein Stromlaufplan-Betriebsmittel oder einen Schaltschrank-Grundriss aus.

Kopieren

Beschreibungen	Wendet die Beschreibungswerte aus dem ausgewählten Betriebsmittel auf das bearbeitete Betriebsmittel an.
Katalogwerte	Wendet die Katalogwerte aus dem ausgewählten Betriebsmittel auf das bearbeitete Betriebsmittel an. Enthält den Hersteller, den Katalog, den Baugruppencode und alle Mehrfachkatalogwerte.
Anlage/Ort	Wendet die Anlagen- und Ortswerte aus dem ausgewählten Betriebsmittel auf das bearbeitete Betriebsmittel an.
Nennwerte	Wendet die Werte für NENNWERT1 bis 12 aus dem ausgewählten Betriebsmittel auf das bearbeitete Betriebsmittel an.
Alle oben genannten	Wendet die Werte aus dem ausgewählten Betriebsmittel nur in den aufgeführten Kategorien auf das bearbeitete Betriebsmittel an.

Aktualisieren

Aktualisiert die Liste mit den neuesten Daten im Projekt.

Betriebsmittel-Kennzeichnung kopieren

Wendet die ausgewählte Betriebsmittel-Kennzeichnung auf das bearbeitete Betriebsmittel an.

Nächste berechnen

Erstellt die nächste verfügbare Betriebsmittel-Kennzeichnung (Sequenz- oder Strompfadnummer) für den im Dialogfeld ausgewählten Gerätetyp.
